鋼梯

鋼斜梯

作者：逍迪絲網 發布時間：2023-03-21

鋼斜梯照片



鋼斜梯

鋼斜梯官方學名加作業平臺鋼梯，是鋼結構廠房和工業廠房用的多一種樓梯，表面多為熱鍍鋅處理，梯子寬度踏步種類梯子高度都是可以選擇的作業平臺鋼梯是聯系不同標高作業面的豎向交通設施，作業平臺鋼梯是固定式鋼梯，它是由梯梁、踏步板和欄桿扶手組成的，我廠有多年生產經驗是行業里做的最早的廠家有需要的客戶可以電話聯系我們下面由河北逍迪絲網制品有限公司給大家做個產品介紹

鋼斜梯基礎參數

鋼斜梯應用領域

鋼斜梯/梯型及代號

  • 作業平臺鋼梯按傾角分為五種梯型：Tl ( 35. 5° ）、 T2( 45 。）、 T3 ( 59 。）、 T4(73° ）、 T5 ( 90 。），前四種可稱鋼斜梯，最后一種可稱鋼直梯
  • 作業平臺鋼斜梯按梯寬（內側凈寬度）分為三種，即 600mm （適用單向通行）、 800mm （以單向通行為主，偶爾雙向通行）和 OOOrnrn （適用雙向通行）
  • 作業平臺鋼斜梯按梯梁選材和形式分為六種，鋼板梯梁(A ）、槽鋼梯梁（ ）、鋼板梯梁井上端帶平臺（ ）、槽鋼梯梁并上端帶平臺（川、鋼板梯梁并下端帶平臺（ ）和槽鋼梯梁并下端帶平臺
  • 作業平臺鋼斜梯按踏步板選材分為三種，花紋鋼板（ a型）、鋼板上貼裝飾面（ 型）和鋼格柵板（ 型）

鋼斜梯設計荷載

  • 確定，應能承受 倍預定活荷載標準值，并不小于在任何點的4. 4kN 集中荷載。鋼斜梯水平投影面上的均布活荷載標準值不小于 3. 5kN/rn2
  • 作業平臺鋼梯的中間平臺的設計荷載不小于 3kN/rn2 ，平臺板在設計荷載下撓曲變形應不大于 Ornrn 或跨度的 1/200 ，兩者取小值
  • 踏板中的集中活荷載不小于1. 5kN ，在梯子內側寬度上均布荷載不小于2. 2kN/rn
  • 斜梯扶手應能承受在除了向上的任何方向施加的不小于890N 集中荷載，在相鄰立柱問的最大撓曲變形應不大于跨度的1/250 。中間欄桿應能承受在中點圓周上施加的不小于700N水平集中荷載，最大撓曲變形不大于 5rnrn 。端部或末端立柱應能承受在立柱頂部施加的任何方向上890N 的集中荷載，以上荷載不進行疊加

鋼斜梯選用說明

  • 作業平臺鋼梯的欄桿扶手按鋼梯的傾角分三種情況：傾角90° 鋼直梯僅頂部設欄桿；傾角 73 。和 59° 鋼斜梯支撐欄桿扶手的中間立柱間距不大于 OOOrnrn ；傾角 45° 35. 5°斜梯可以從作業平臺鋼梯欄桿中選取
  • 鋼斜梯的涂裝標配熱鍍鋅
  • 室外鋼斜梯的防雷電保護措施應符合《建筑物防雷設計規范》 GB 50057-2010 的要求
  • 鋼斜梯上端作業平臺分為鋼筋混凝土結構和鋼結構兩種。
    鋼斜梯下端不帶平臺的（ 型）分為鋼筋混凝土樓地面和親混凝土基礎兩種；鋼斜梯下端帶平臺的（ 型）分為鋼筋混凝土樓地面和鋼結構兩種。本圖集均提供詳圖，但在鋼斜梯選用代號中不體現，施工時可以酌情選用
  • 當上端作業平臺有防止液體往下流淌要求時，可選用帶有鋼筋混凝土翻邊的詳圖
  • 鋼斜梯梯間平臺有 種形式，但在鋼斜梯選用代號中不體現

鋼斜梯型號介紹

  • T3A06a-2.8其中T3為斜角59°鋼梯，A鋼板梯梁，06a梯寬600mm，a型踏步板，梯高2.8m
  • T1F10b-3.3其中T1為斜角35.5°鋼梯，F槽鋼梯梁并下端帶平臺，10b梯寬1000mmb型踏步板，梯高3.3m

鋼斜梯型號表

 種類角度  型號 梯寬梯梁 梯段最大高度   踏步板類型
 鋼斜梯A 35.5°（1：1.4） T1A08 800 -200X10 3.60 a~c
   鋼斜梯A  35.5°（1：1.4） T1A10 1000   -200X10 3.60  a~c
   鋼斜梯A  45°（1：1） T2A06 600   -180X10 4.50  a~c
   鋼斜梯A
45°（1：1） T2A08 800   -180X10 4.50  a~c
   鋼斜梯A   45°（1：1） T2A10 1000   -180X10 4.50  a~c
   鋼斜梯A  59°（1：0.6） T3A06 600   -150X8 5.10  a~c
   鋼斜梯A   59°（1：0.6） T3A08 800   -150X8 5.10  a~c
   鋼斜梯A  73°（1：0.3） T4A06 600   -120X8 4.80  a~c
   鋼斜梯B  35.5°（1：1.4） T1B08 800    〔16a 3.60  a~c
   鋼斜梯B  35.5°（1：1.4） T1B10 1000  〔16a 3.60  a~c
   鋼斜梯B  45°（1：1） T2B06 600  〔16a 4.50  a~c
   鋼斜梯B   45°（1：1） T2B08 800  〔16a 4.50  a~c
   鋼斜梯B   45°（1：1） T2B10 1000  〔16a 4.50  a~c
   鋼斜梯B  59°（1：0.6） T3B06 600  〔16a 5.10  a~c
   鋼斜梯B   59°（1：0.6） T3B08 800  〔16a 5.10  a~c
   鋼斜梯B  73°（1：0.3） T4B06 600  〔12.6 4.80  a~c
   鋼斜梯C  35.5°（1：1.4） T1C08 800    -220X10 3.30  a~c
   鋼斜梯C  35.5°（1：1.4） T1C10 1000    -220X10 3.30  a~c
   鋼斜梯C    45°（1：1） T2C06 600   -200X8 4.50  a~c
   鋼斜梯C   45°（1：1） T2C08 800  -200X8 4.50  a~c
   鋼斜梯C    45°（1：1） T2C10 1000  -220X10 4.50  a~c
   鋼斜梯C    59°（1：0.6） T3C06 600  -150X8 5.10  a~c
   鋼斜梯C    59°（1：0.6） T3C08 800  -180X8 5.10  a~c
   鋼斜梯C   73°（1：0.3） T4C06 600  -150X8 4.80  a~c
   鋼斜梯D  35.5°（1：1.4） T1D08 800  〔16a 3.30  a~c
   鋼斜梯D  35.5°（1：1.4） T1D10 1000  〔16a 3.30  a~c
   鋼斜梯D   45°（1：1） T2D06 600  〔16a 4.50  a~c
   鋼斜梯D   45°（1：1） T2D08 800  〔16a 4.50  a~c
   鋼斜梯D45°（1：1）
 T2D10 1000  〔16a 4.50  a~c
   鋼斜梯D   59°（1：0.6） T3D06 600  〔16a 5.10  a~c
   鋼斜梯D59°（1：0.6）
 T3D08 800  〔16a 5.10  a~c
   鋼斜梯D   73°（1：0.3） T4D06 600  〔12.6 4.80  a~c
   鋼斜梯E  35.5°（1：1.4） T1E08 800 -220X10 3.30  a~c
   鋼斜梯E  35.5°（1：1.4） T1E10 1000 -220X10 3.30  a~c
   鋼斜梯E   45°（1：1） T2E06 600 -200X8 4.50  a~c
   鋼斜梯E   45°（1：1） T2E08 800  -200X8 4.50  a~c
   鋼斜梯E  45°（1：1） T2E10 1000  -220X10 4.50
  a~c
   鋼斜梯E59°（1：0.6）
 T3E06 600 -150X8 5.10  a~c
   鋼斜梯E  59°（1：0.6） T3E08 800   -180X8 5.10  a~c
   鋼斜梯 E73°（1：0.3） T4E06 600   -150X8 4.80  a~c
   鋼斜梯F  35.5°（1：1.4） T1F08 800  〔16a 3.30  a~c
   鋼斜梯F  35.5°（1：1.4） T1F10 1000  〔16a 3.30  a~c
   鋼斜梯F   45°（1：1） T2F06 600  〔16a 4.50  a~c
   鋼斜梯F   45°（1：1） T2F08 800  〔16a 4.50  a~c
   鋼斜梯F   45°（1：1） T2F10 1000  〔16a 4.50  a~c
   鋼斜梯F   59°（1：0.6） T3F06 600  〔16a 5.10  a~c
   鋼斜梯F59°（1：0.6）
 T3F08 800  〔16a 5.10  a~c
   鋼斜梯F  73°（1：0.3） T4F06 600  〔12.6 4.80  Φ20
  直梯  35.5°（1：1.4） T5 06 600 -60X10 / -90X10 3.40 / 3.50~5.1  Φ20

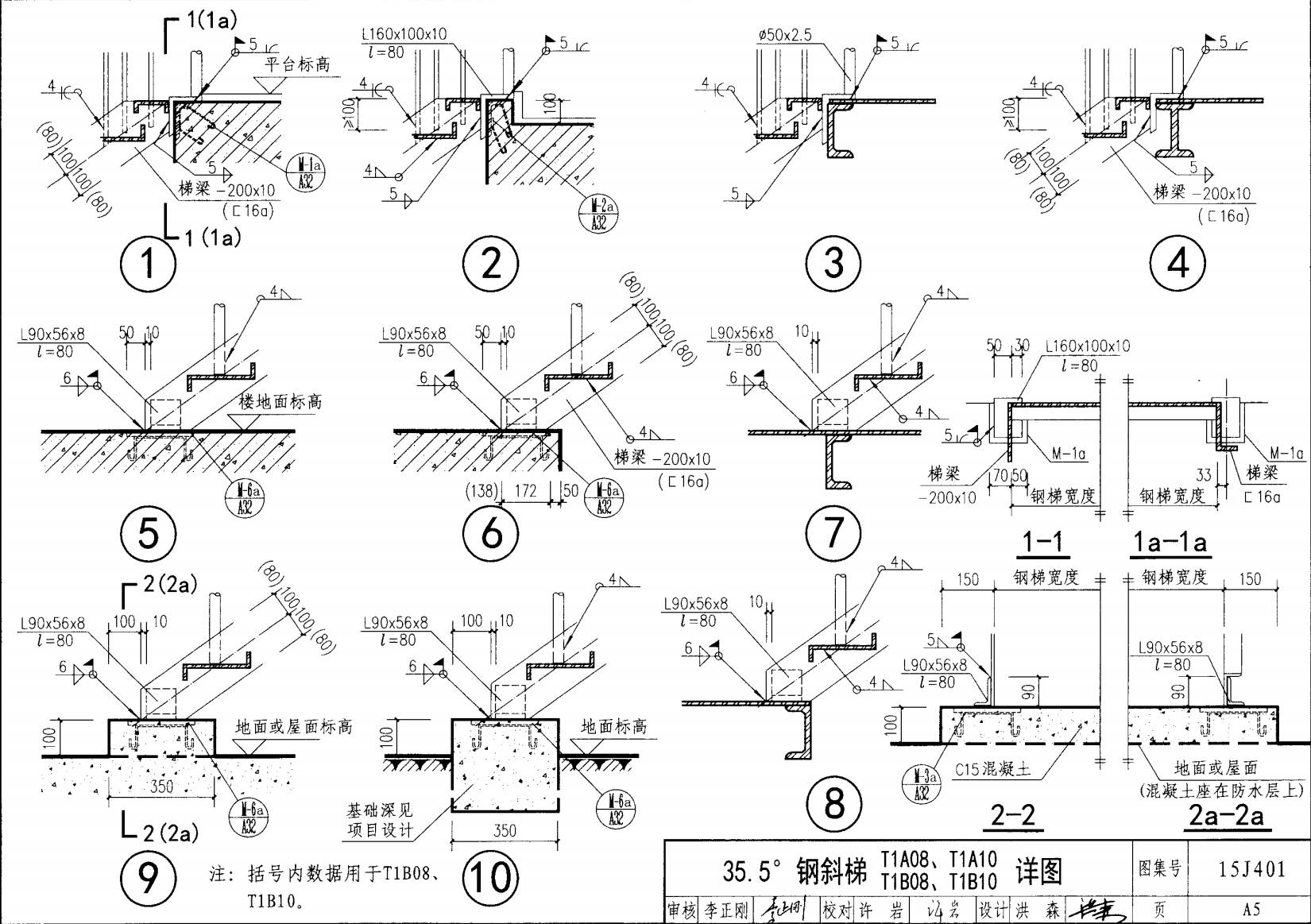

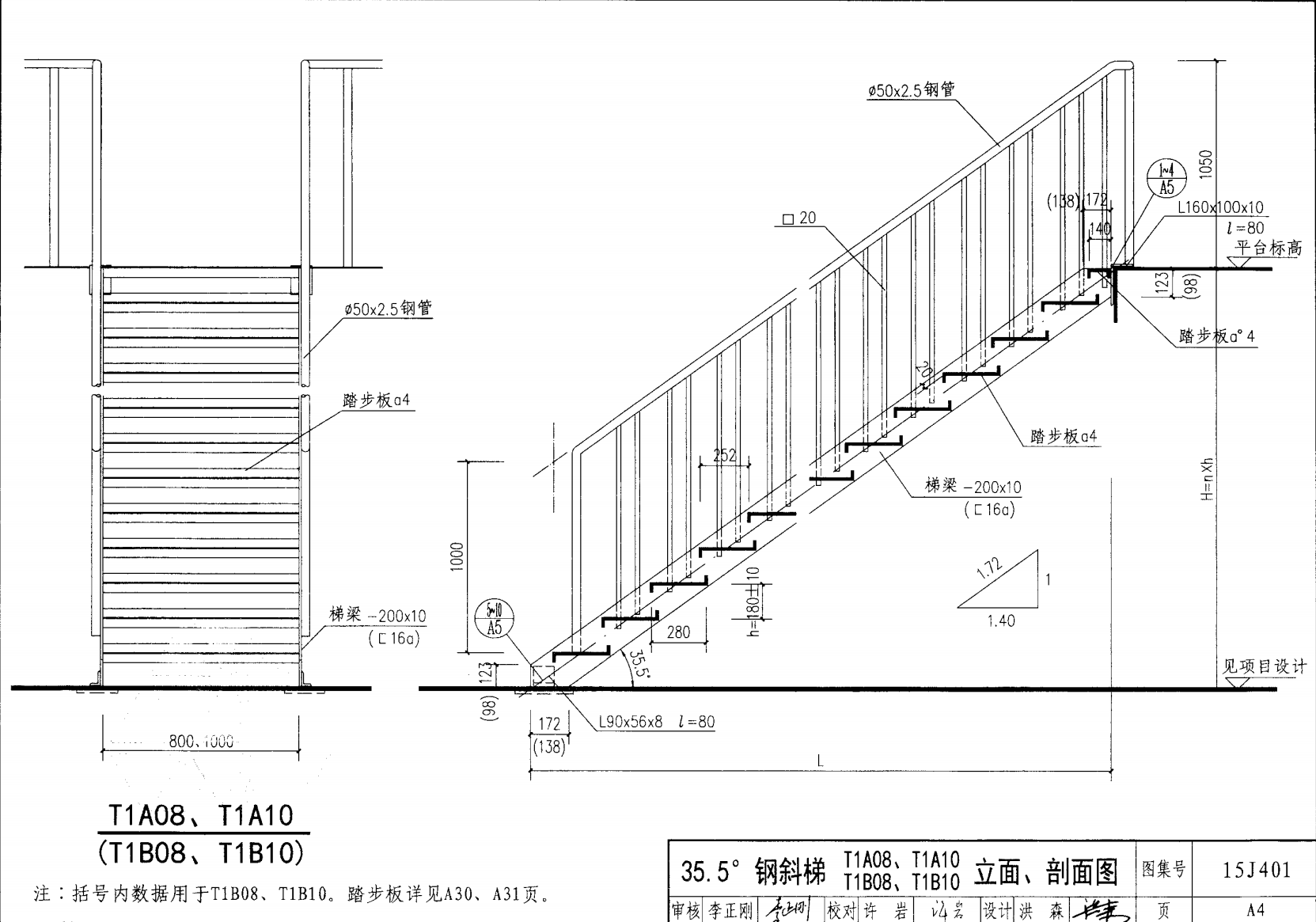

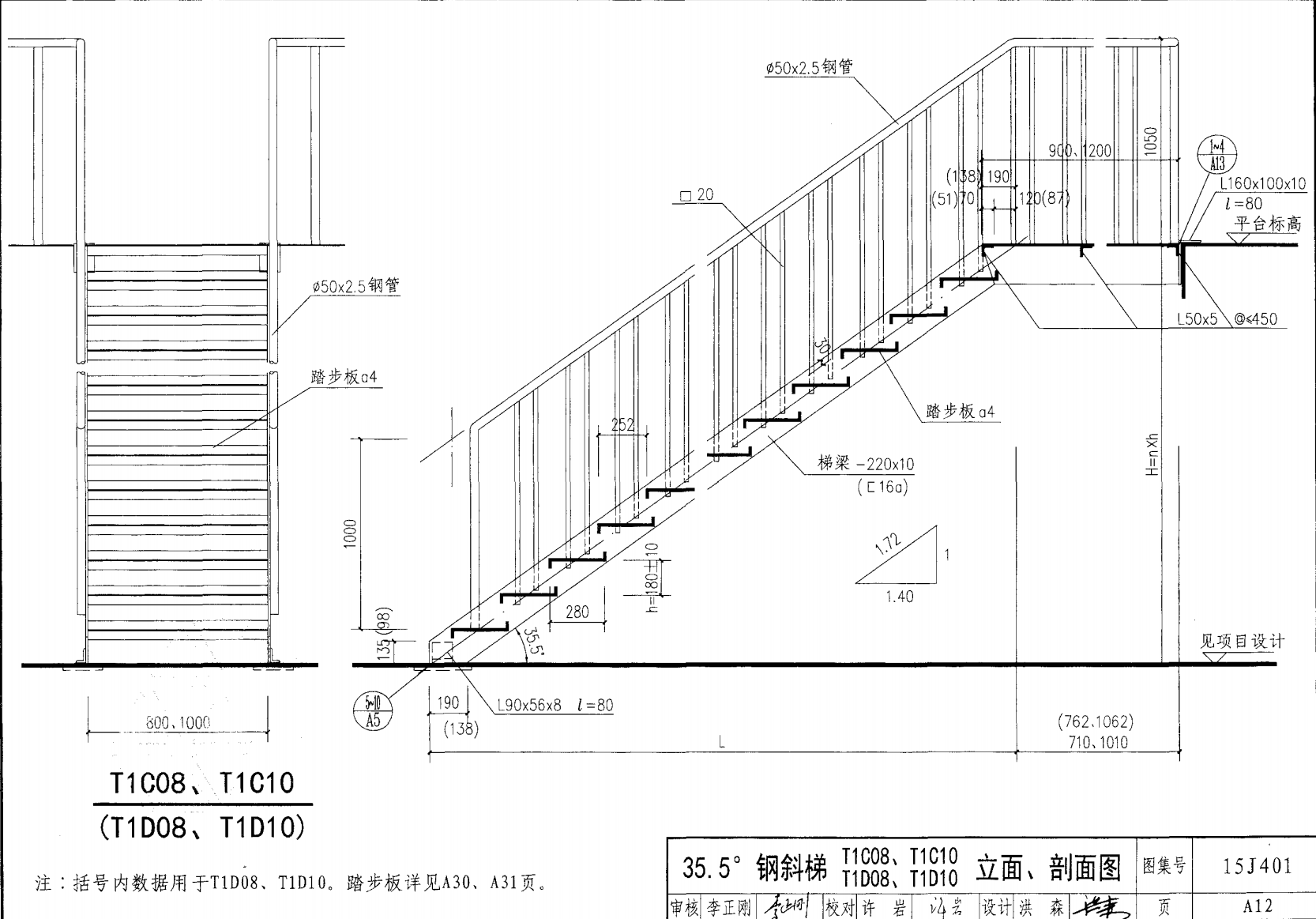

35.5°鋼斜梯


35.5°鋼斜梯

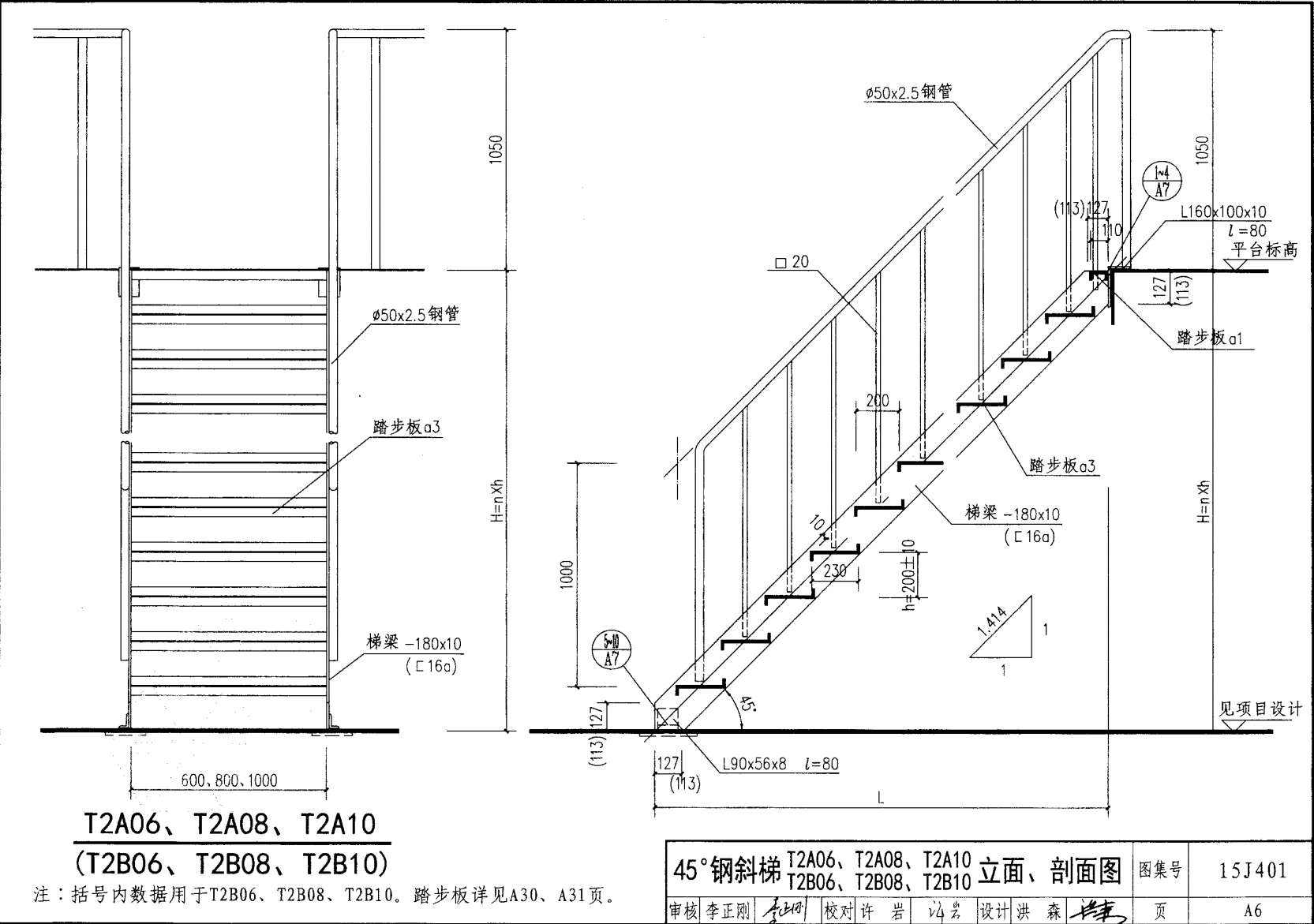

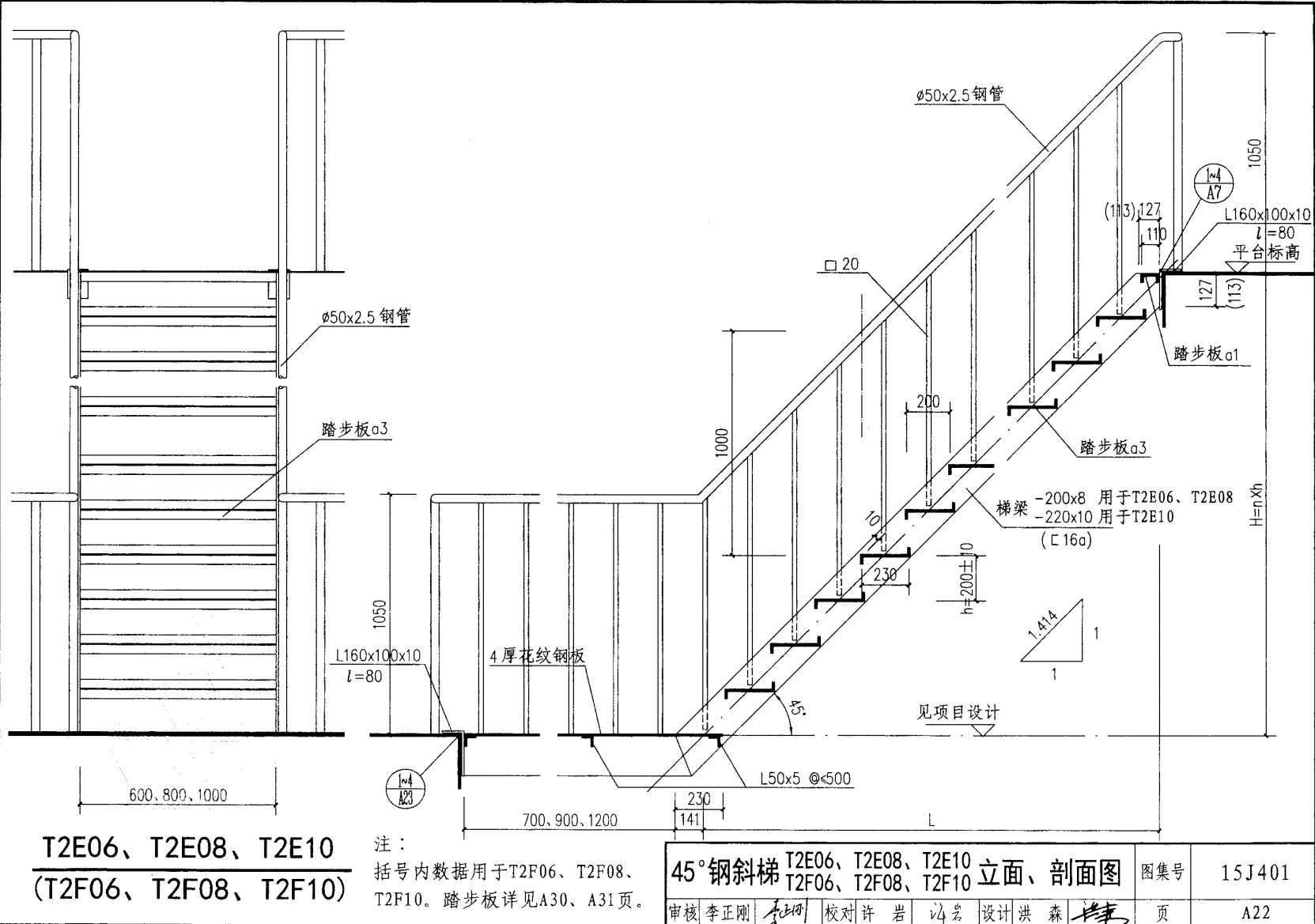

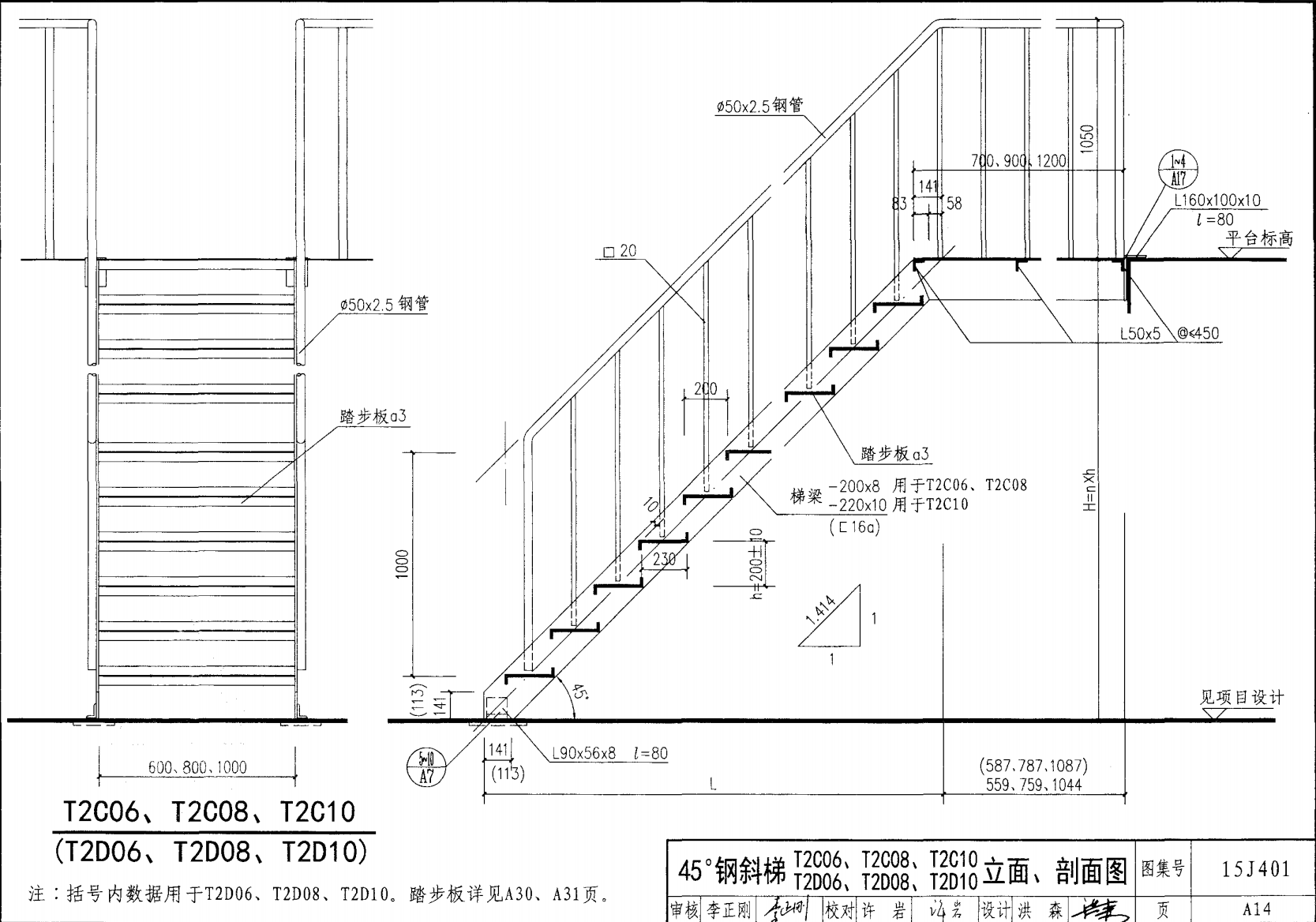

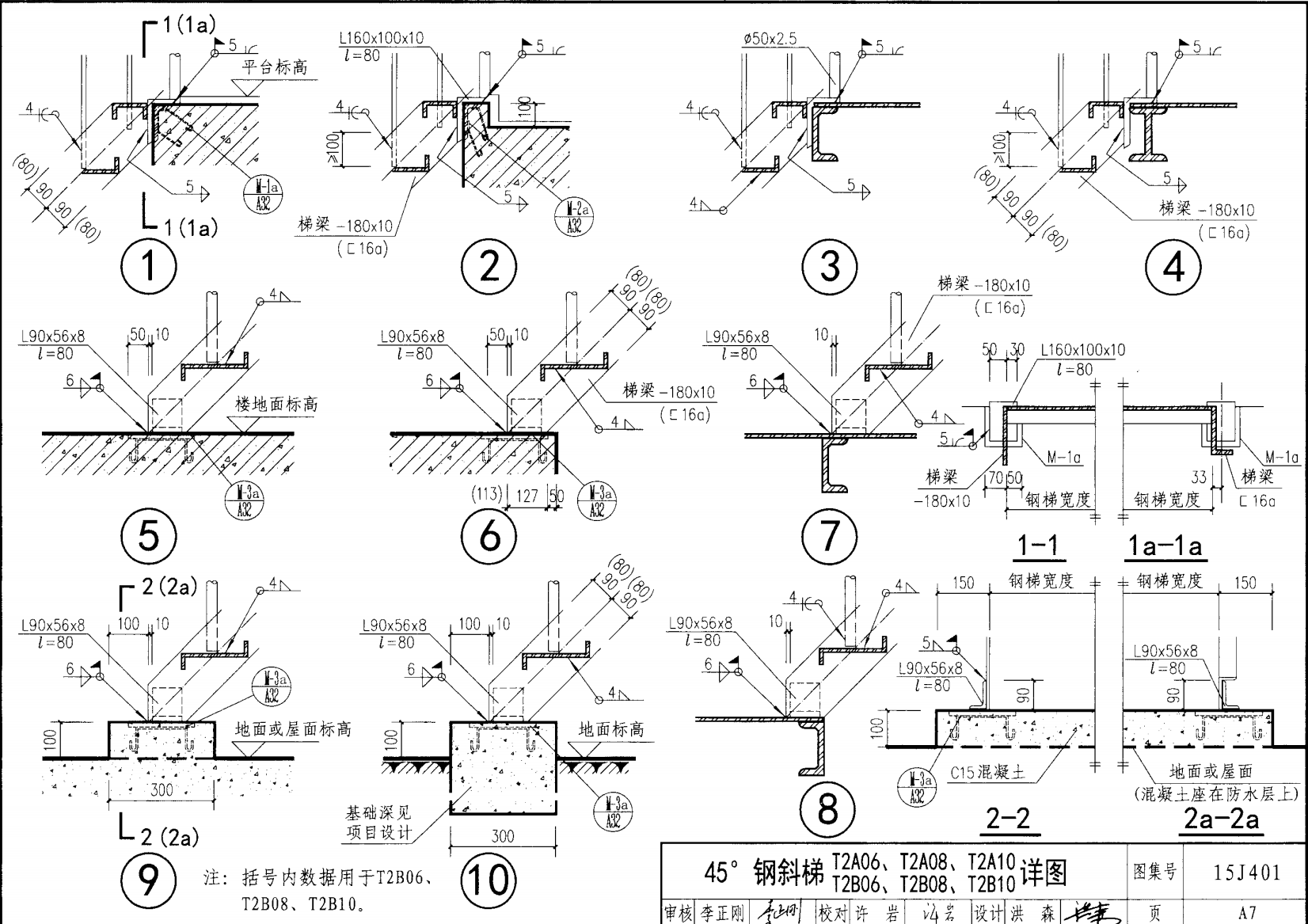

45°鋼斜梯


45°鋼斜梯

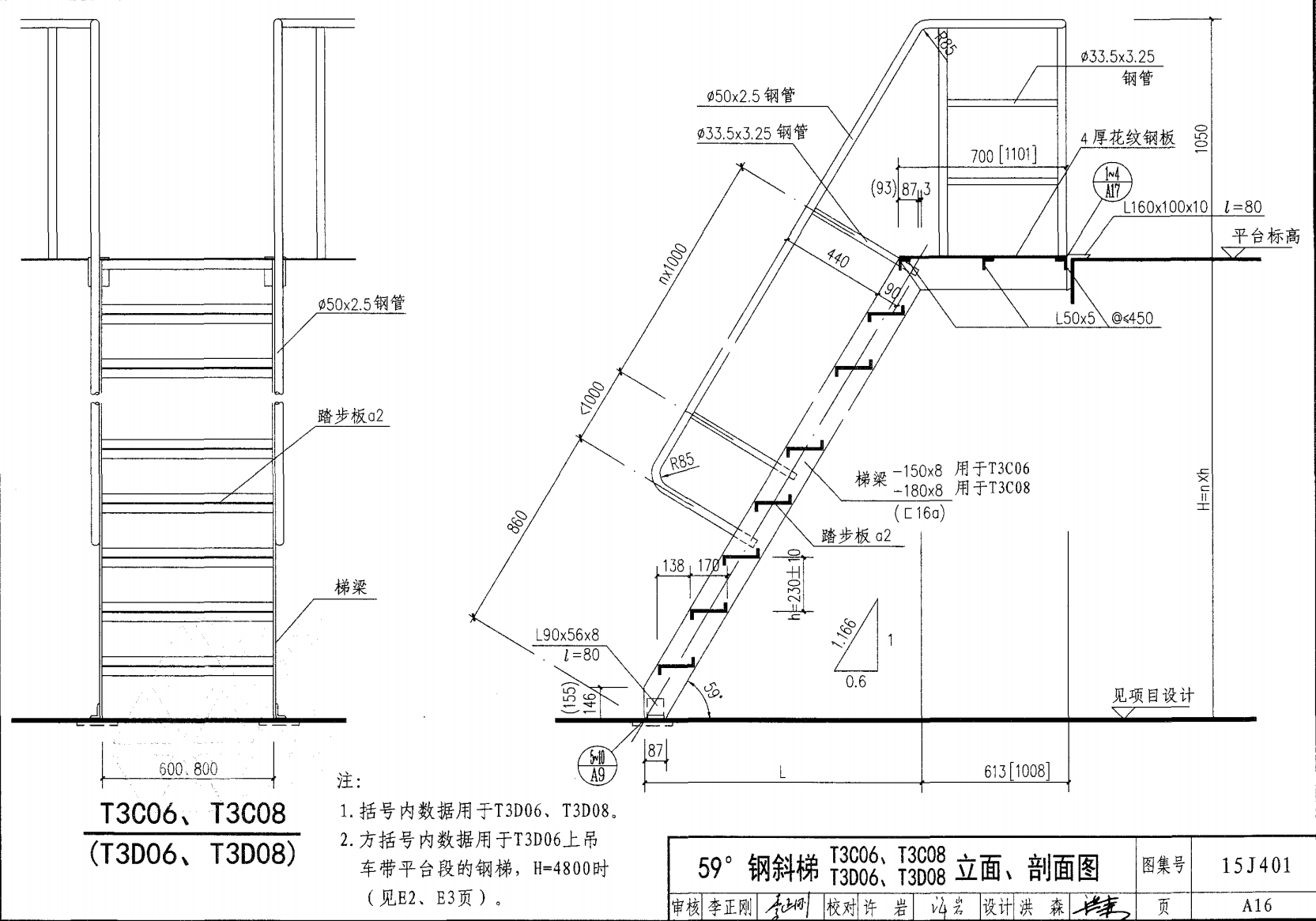

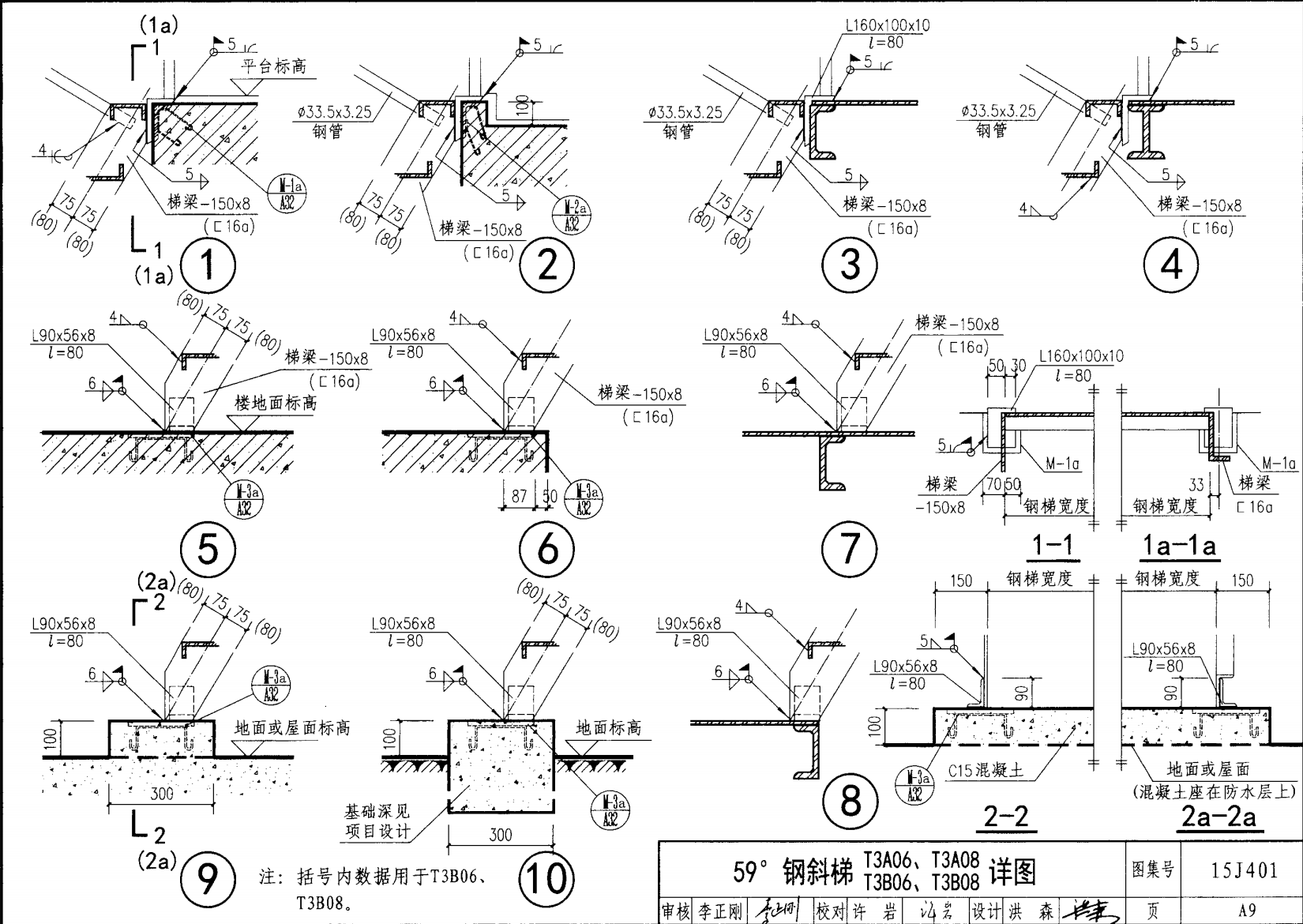

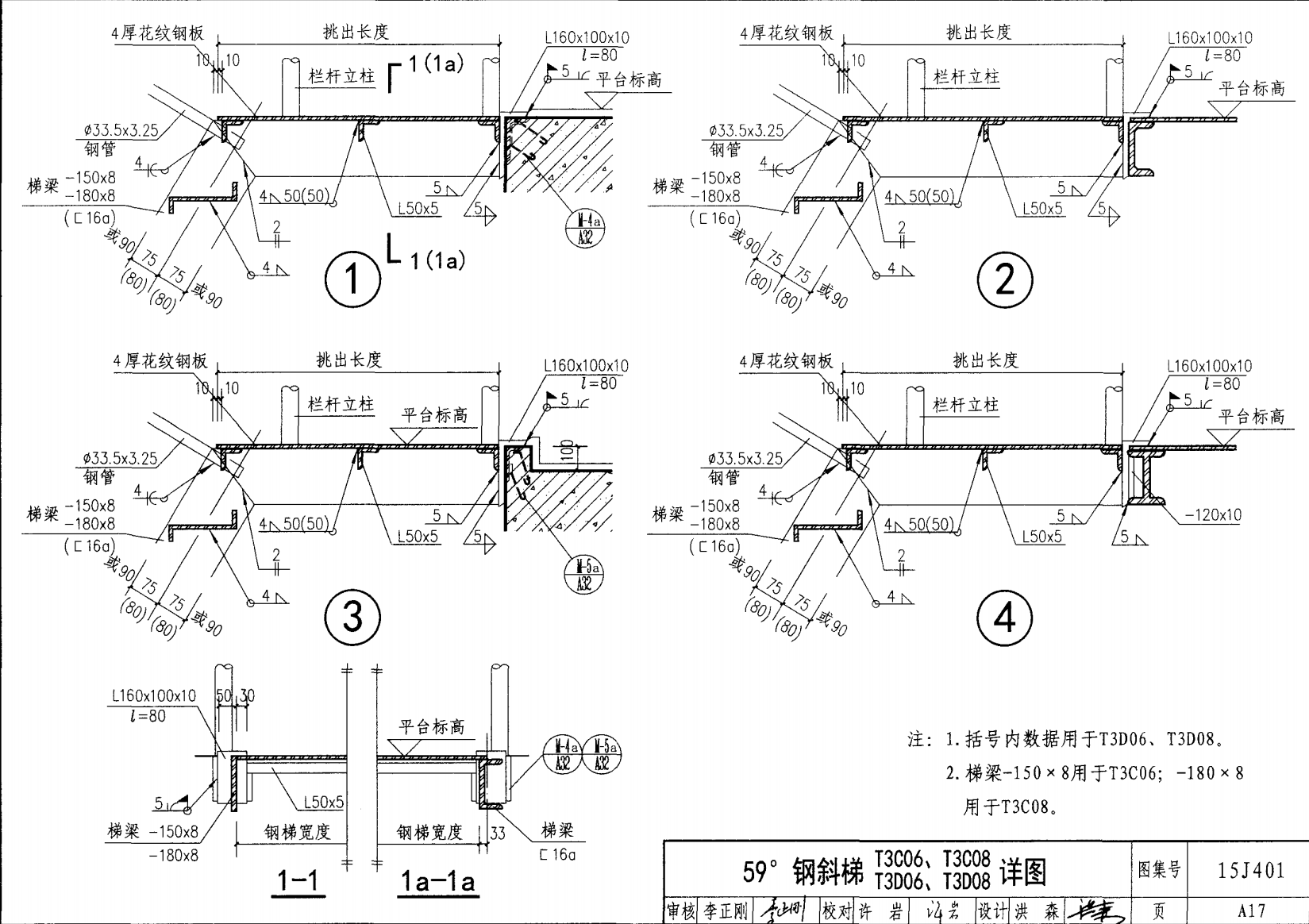

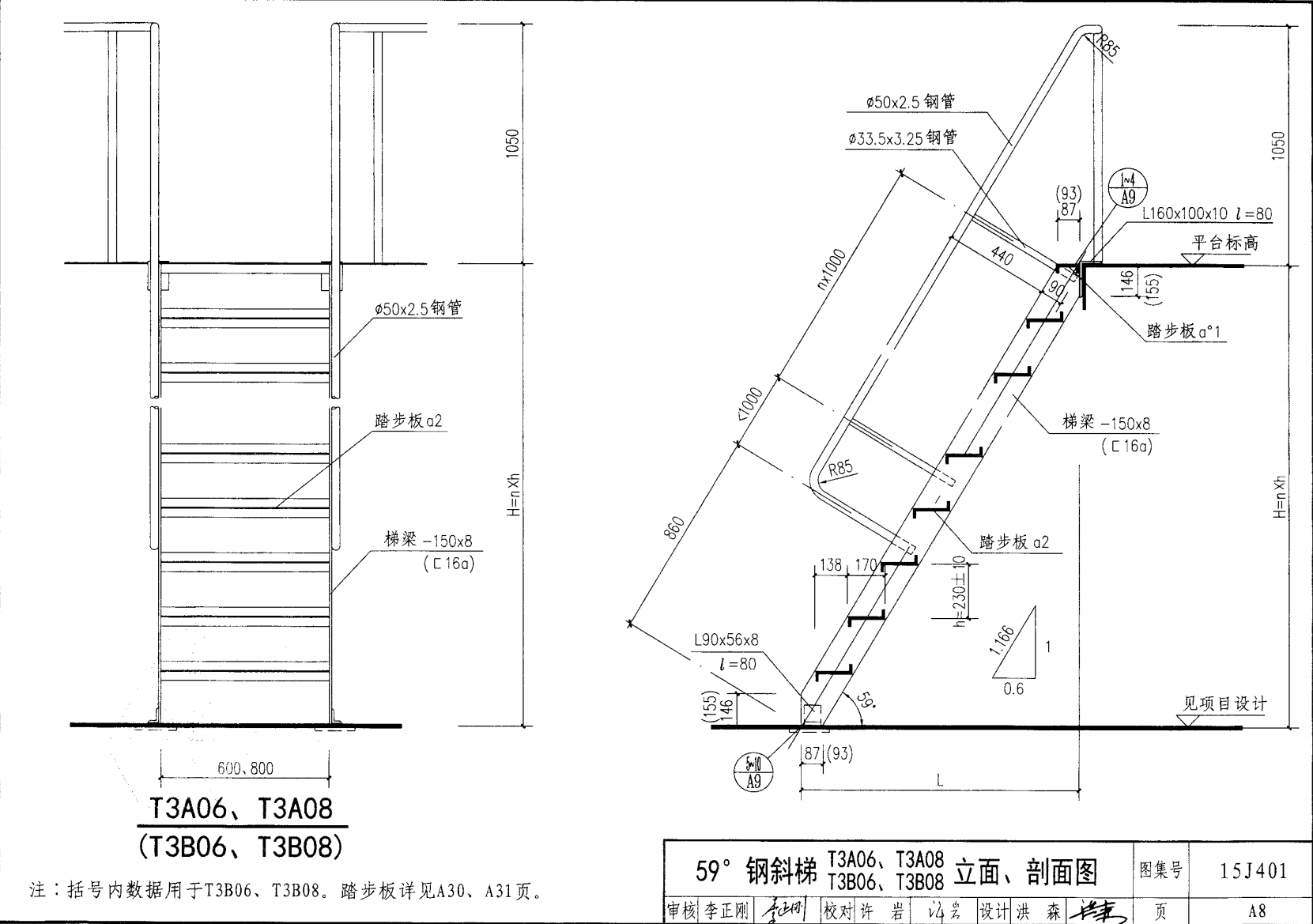

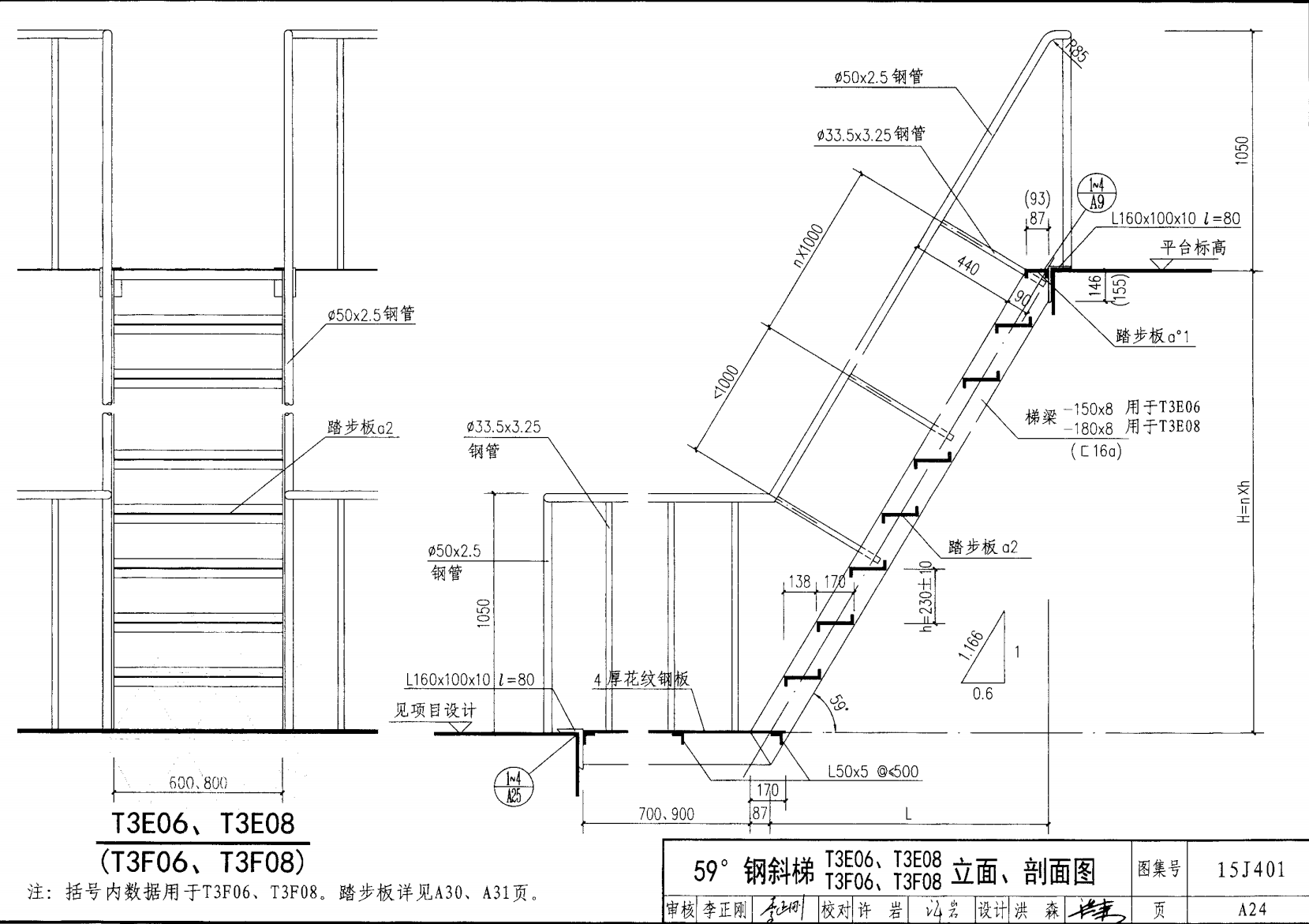

59°鋼斜梯

59°鋼斜梯

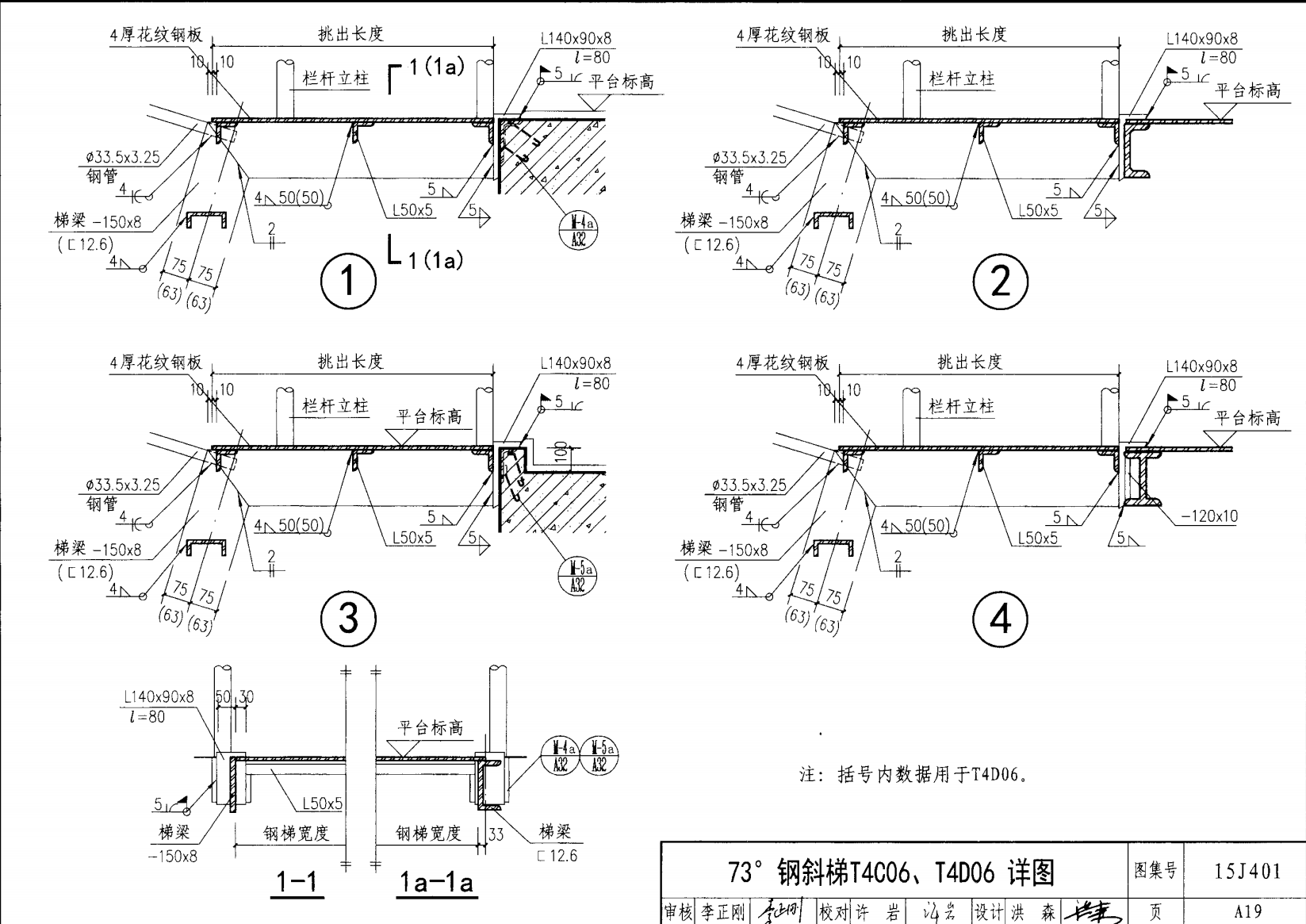

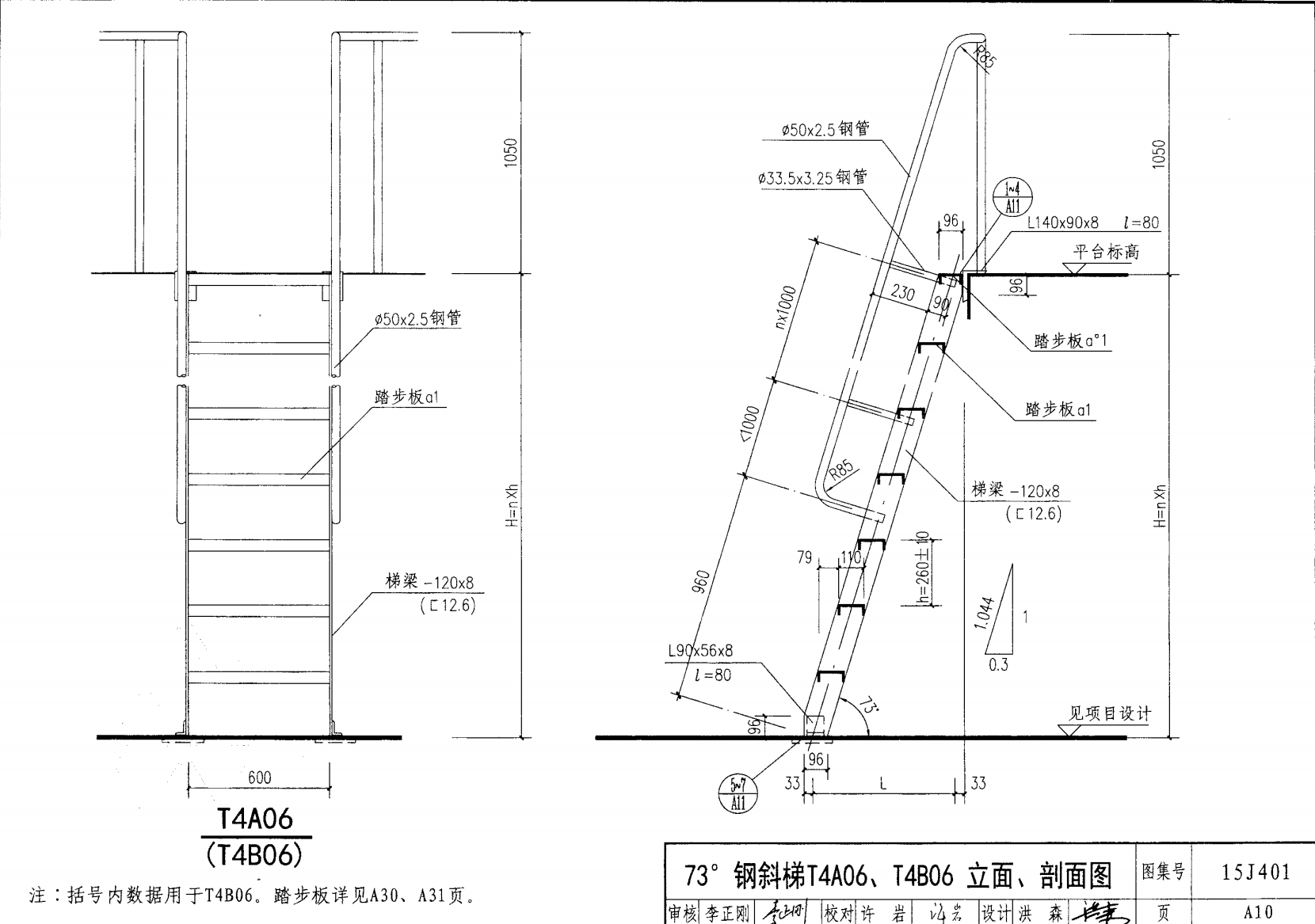

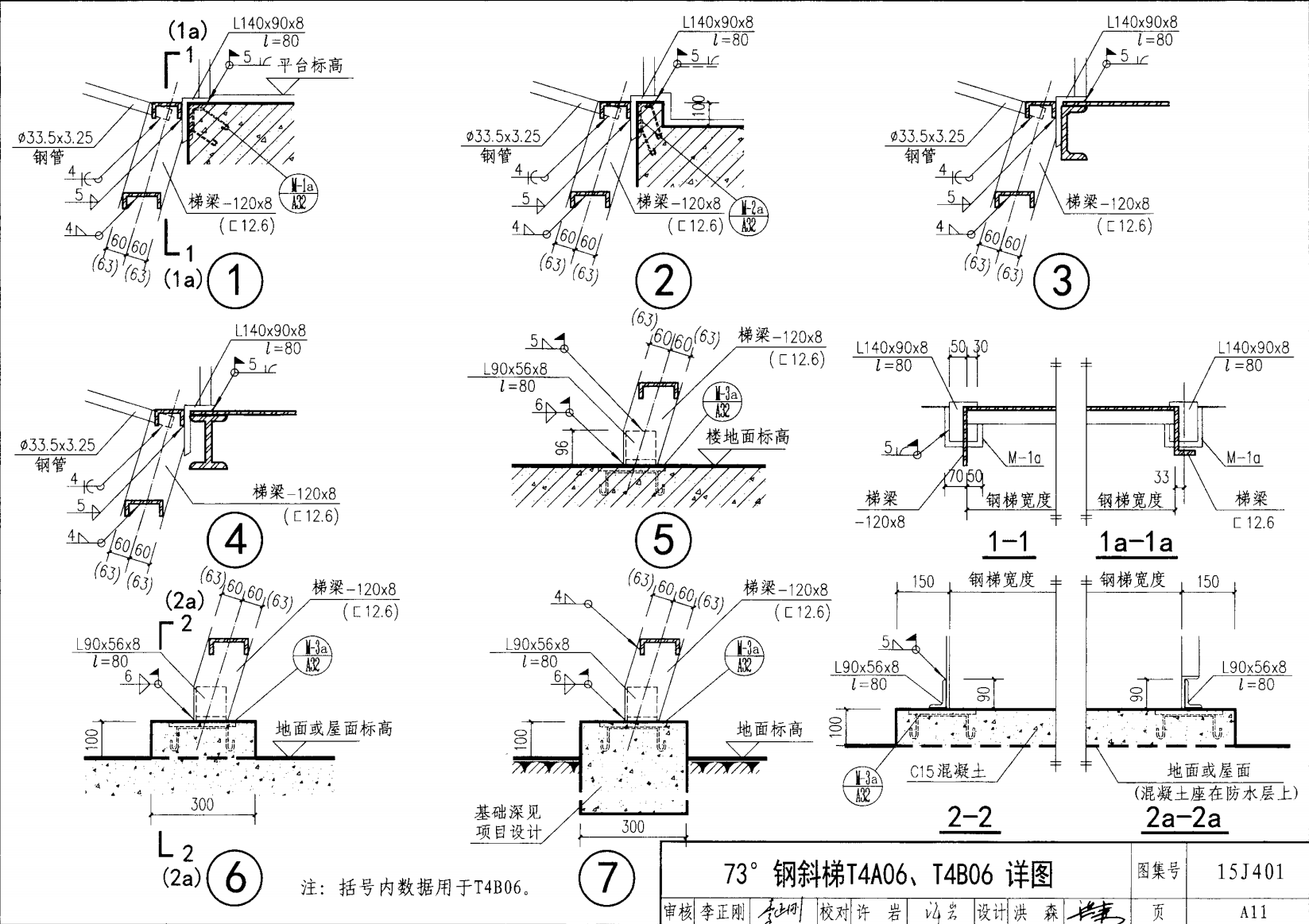

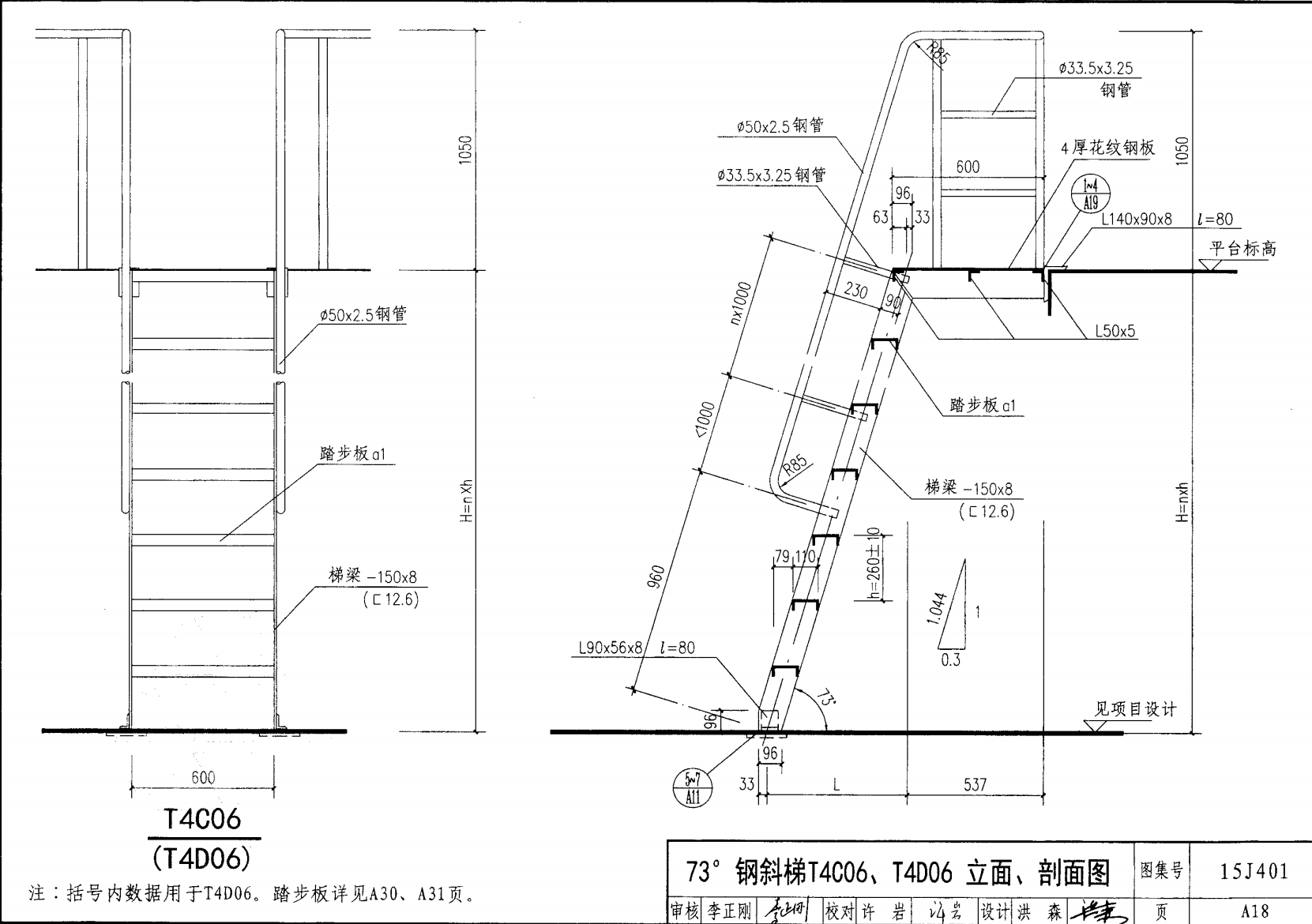

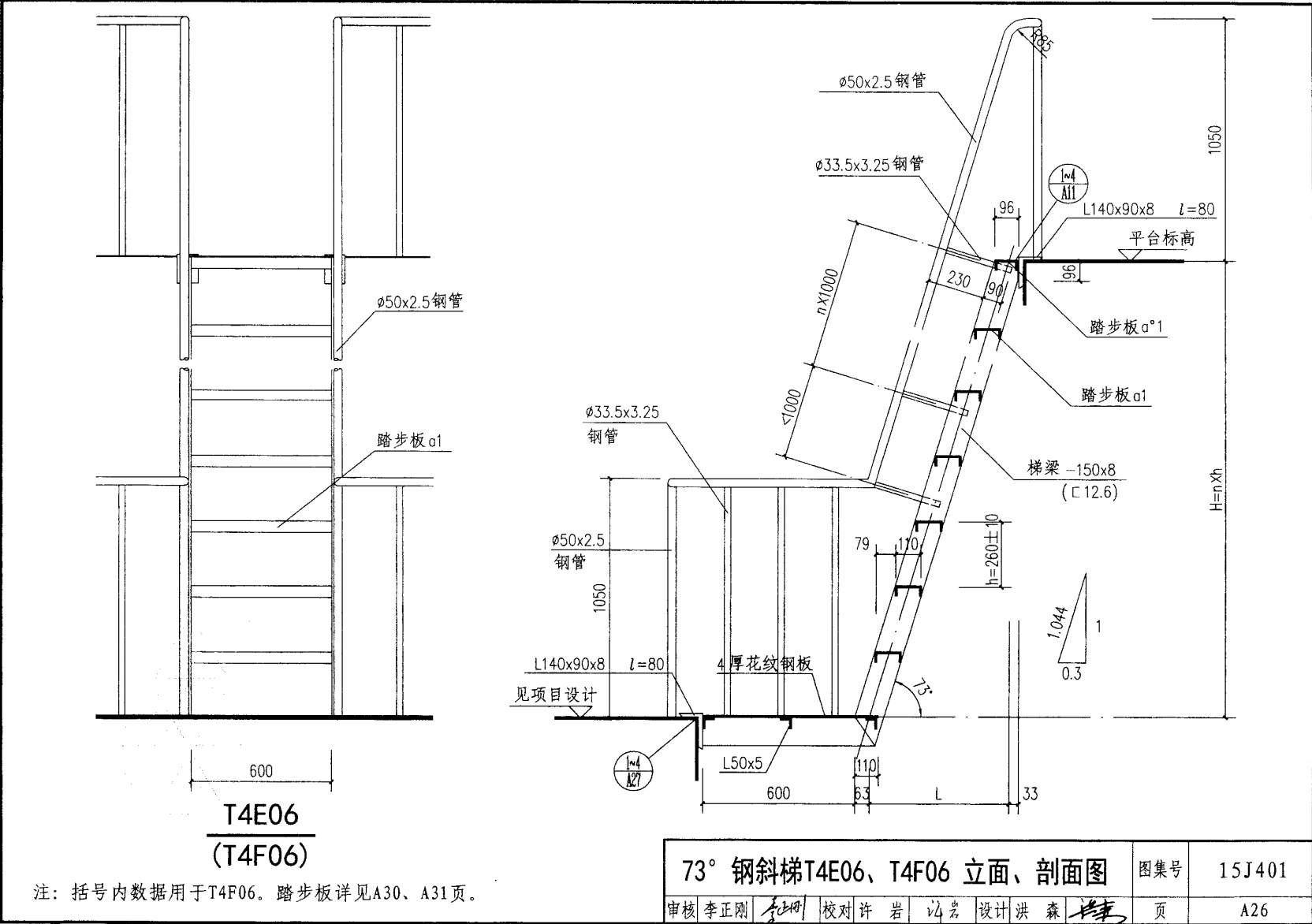

73°鋼斜梯

73°鋼斜梯

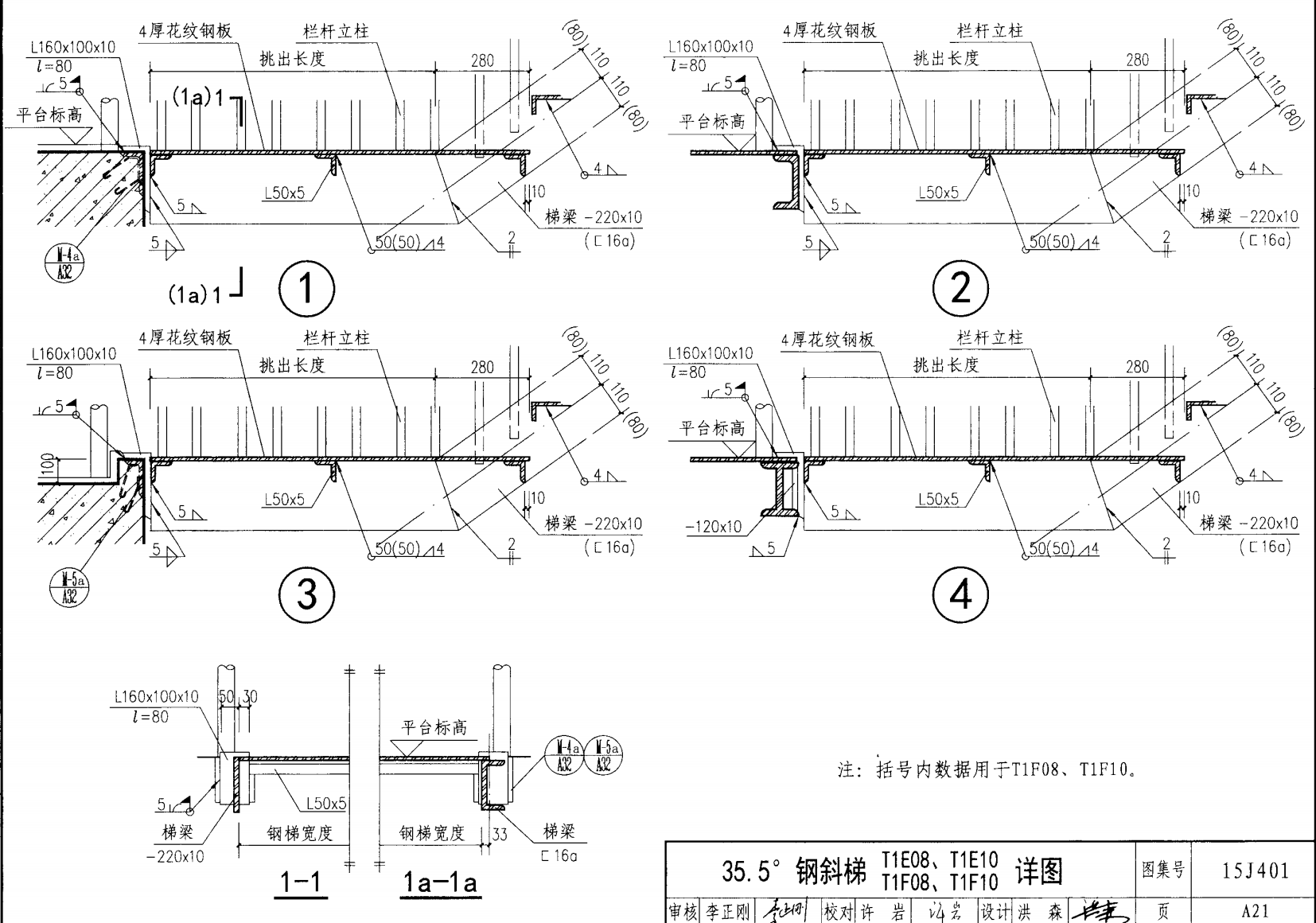

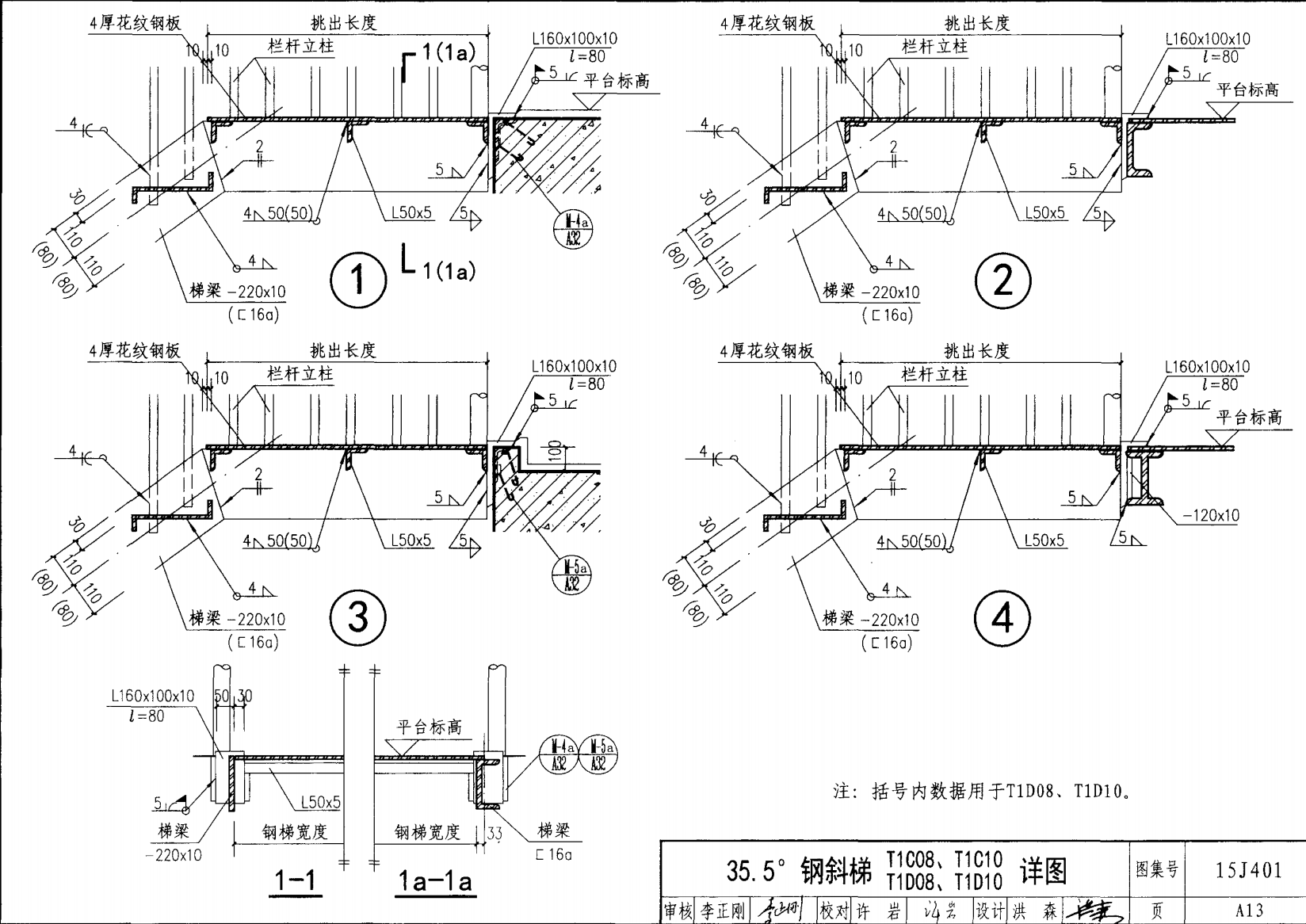

35.5°鋼斜梯

35.5°鋼斜梯平臺

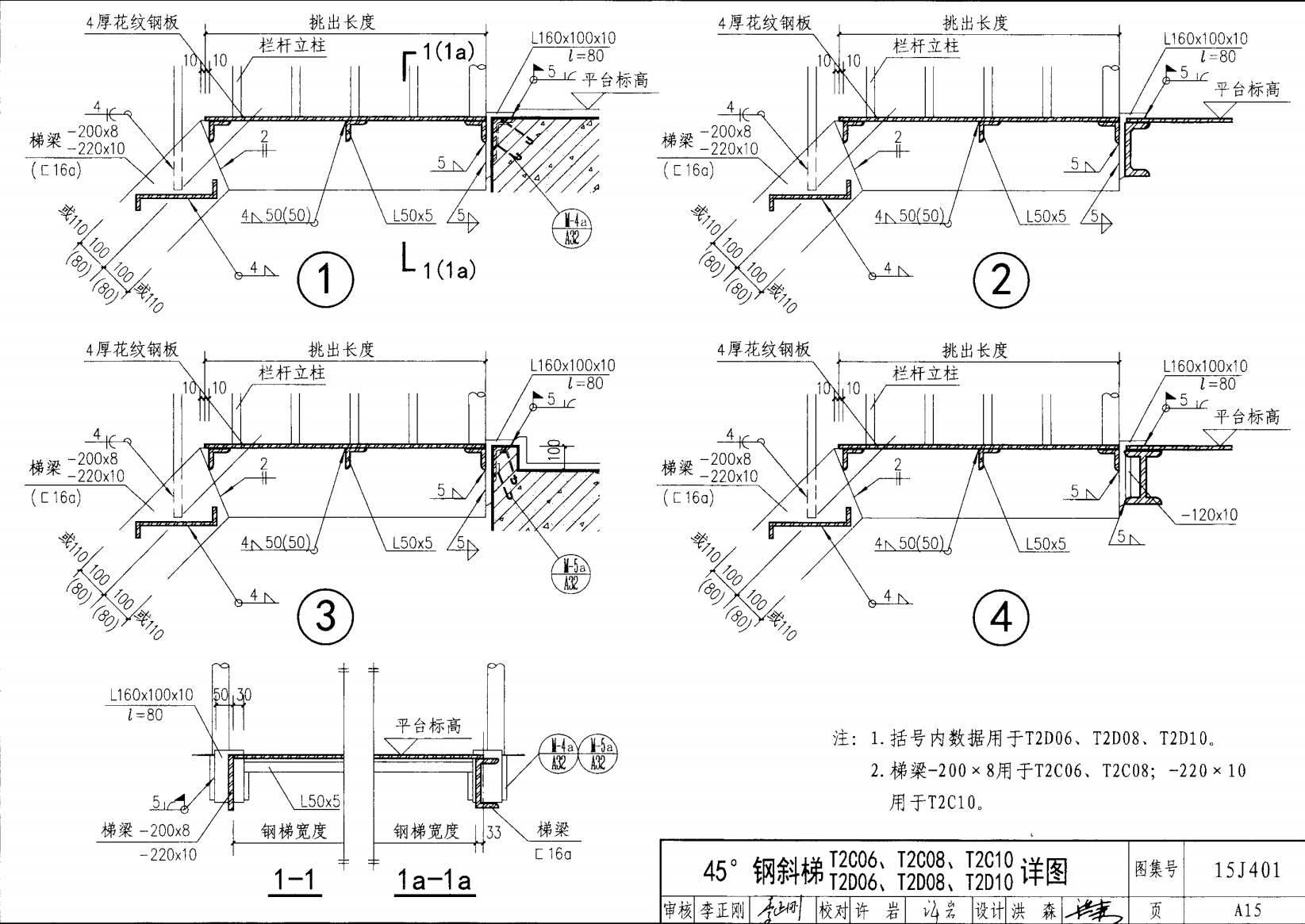

45°鋼斜梯帶平臺

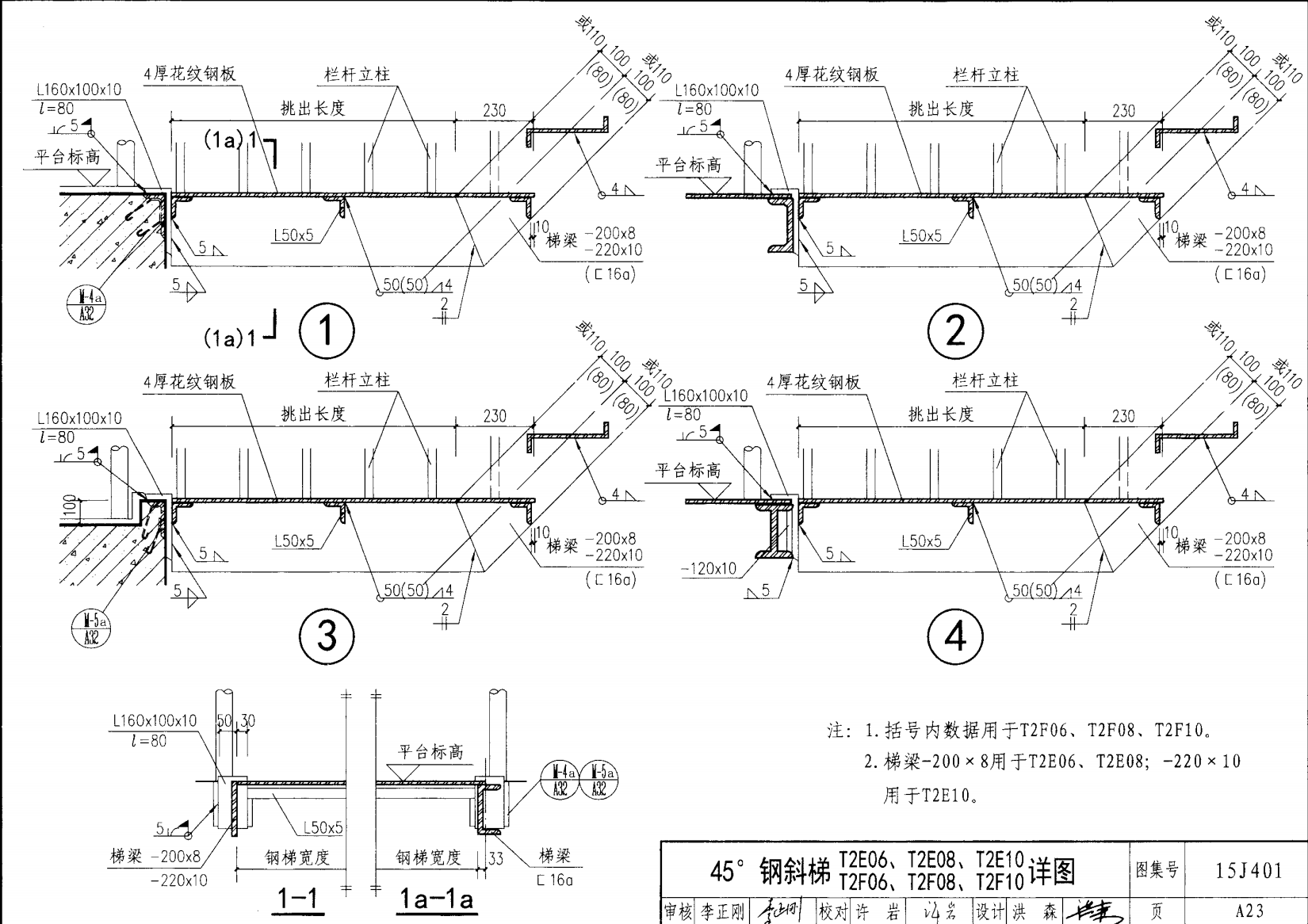

45°鋼斜梯平臺

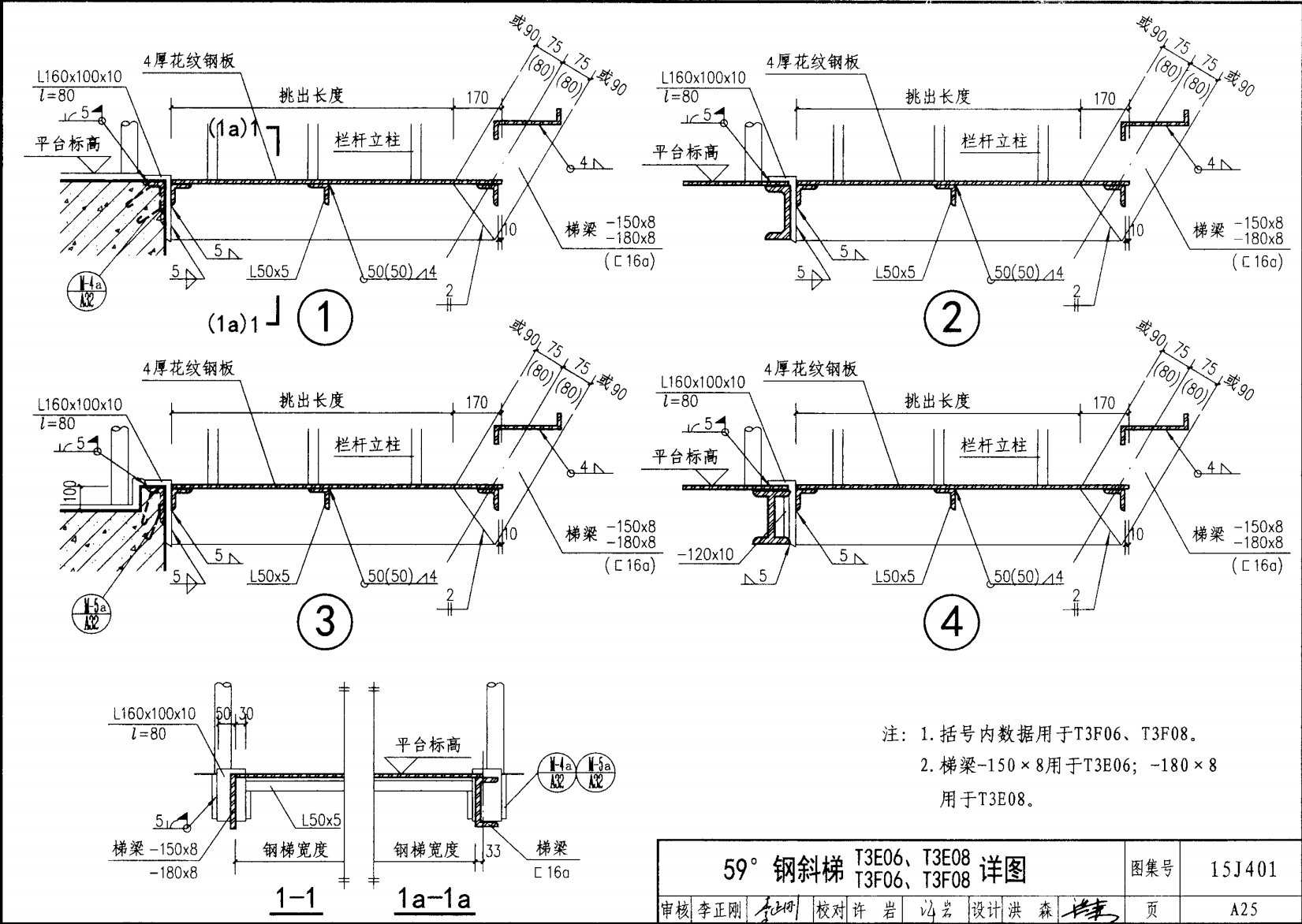

59°鋼斜梯平臺

59°鋼斜梯平臺

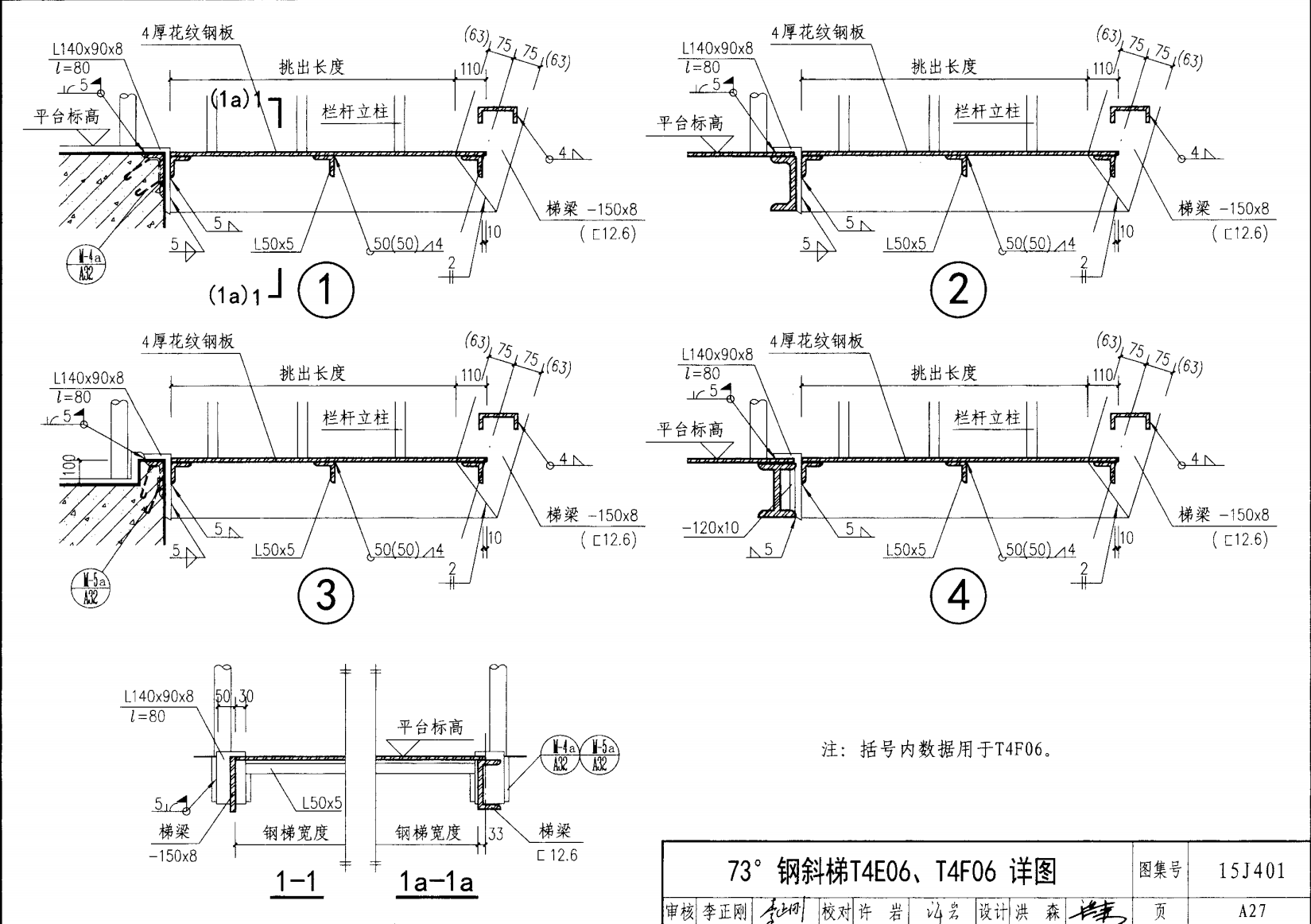

73°鋼斜梯平臺

73°鋼斜梯平臺

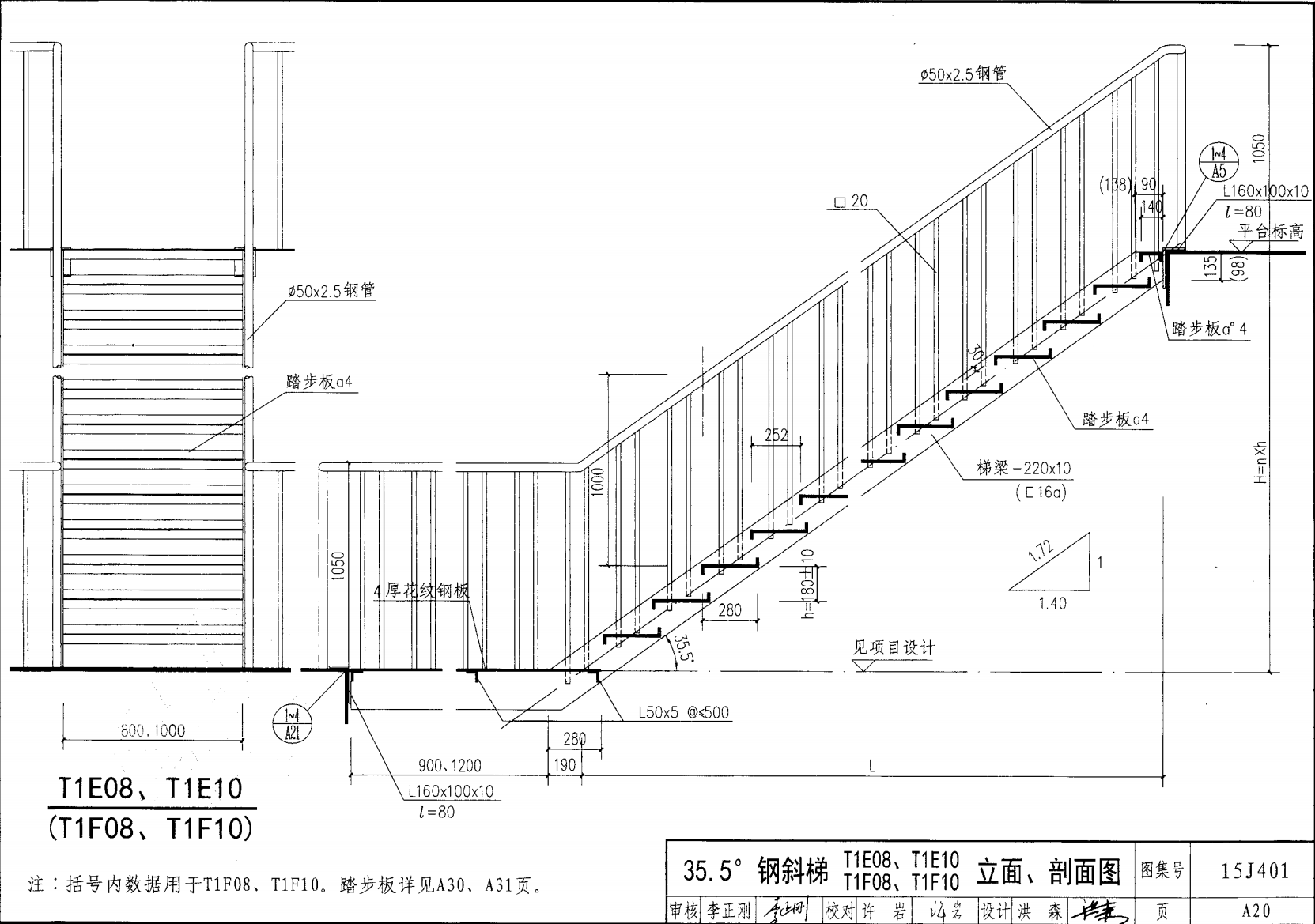

35.5°鋼斜梯底部平臺

35.5°鋼斜梯平臺

45°鋼斜梯底部平臺

45°鋼斜梯底部平臺

59°鋼斜梯底部平臺

59°鋼斜梯底部平臺

73°鋼斜梯底部平臺

73°鋼斜梯底部平臺

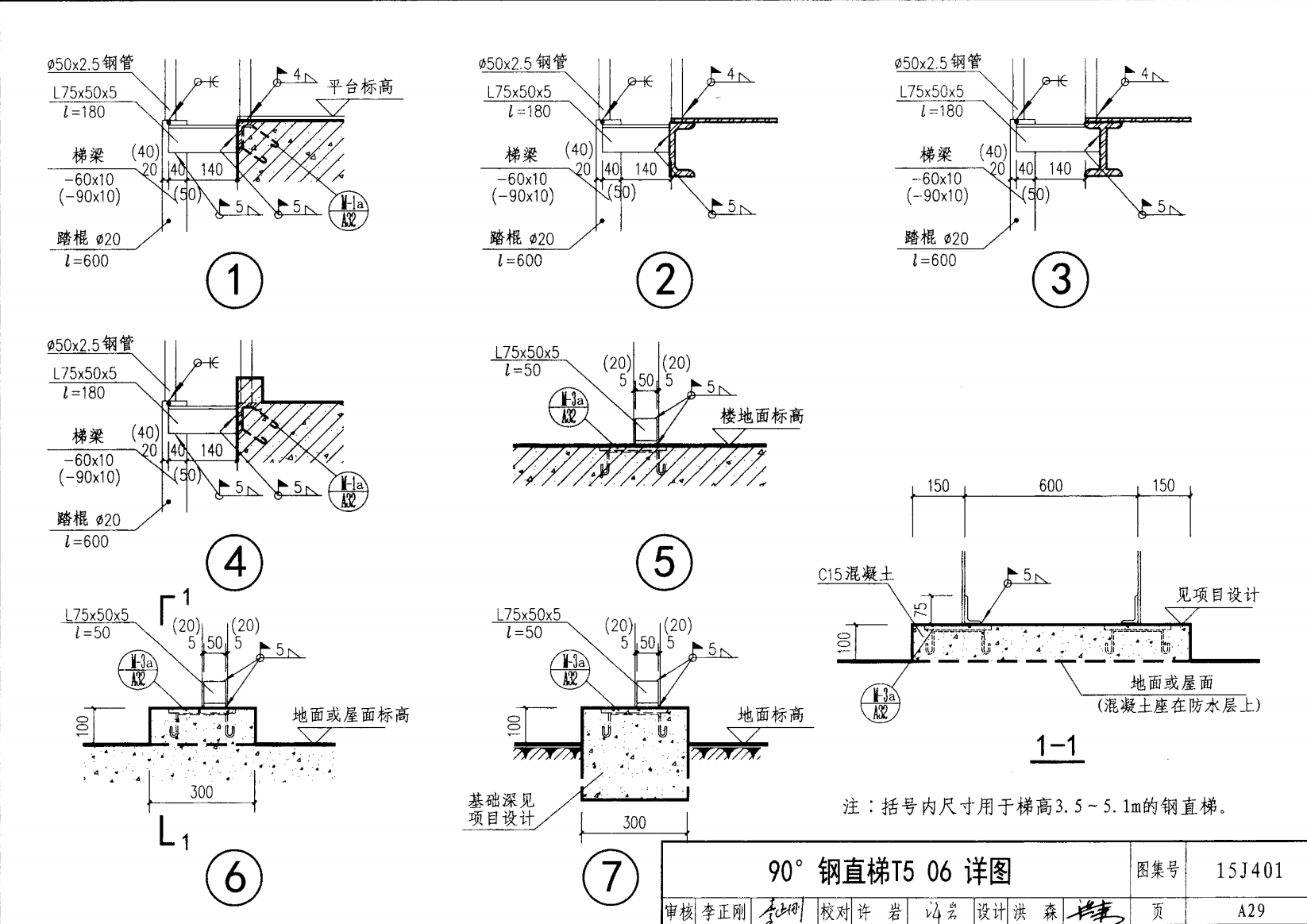

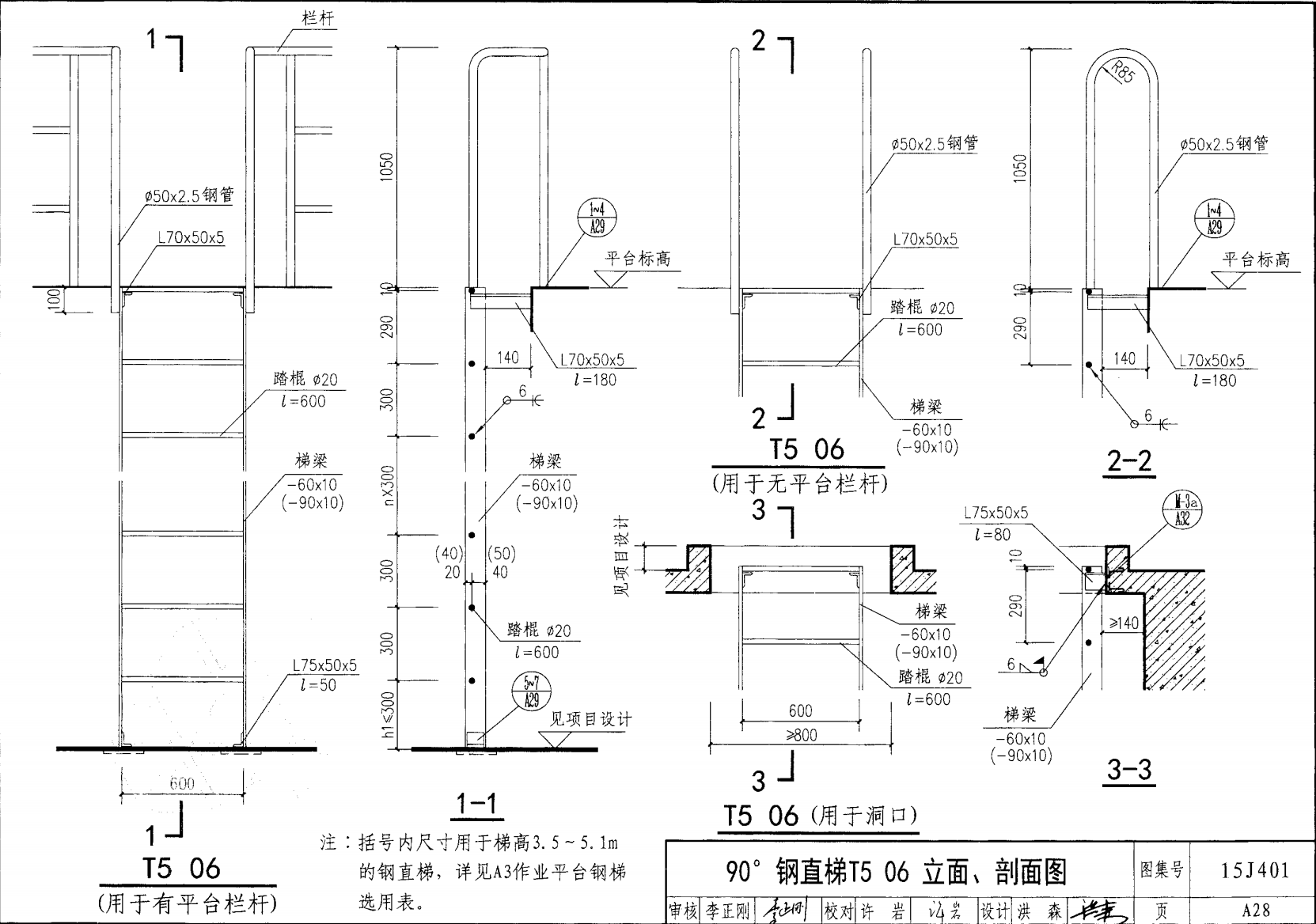

90°鋼直梯

90°鋼直梯

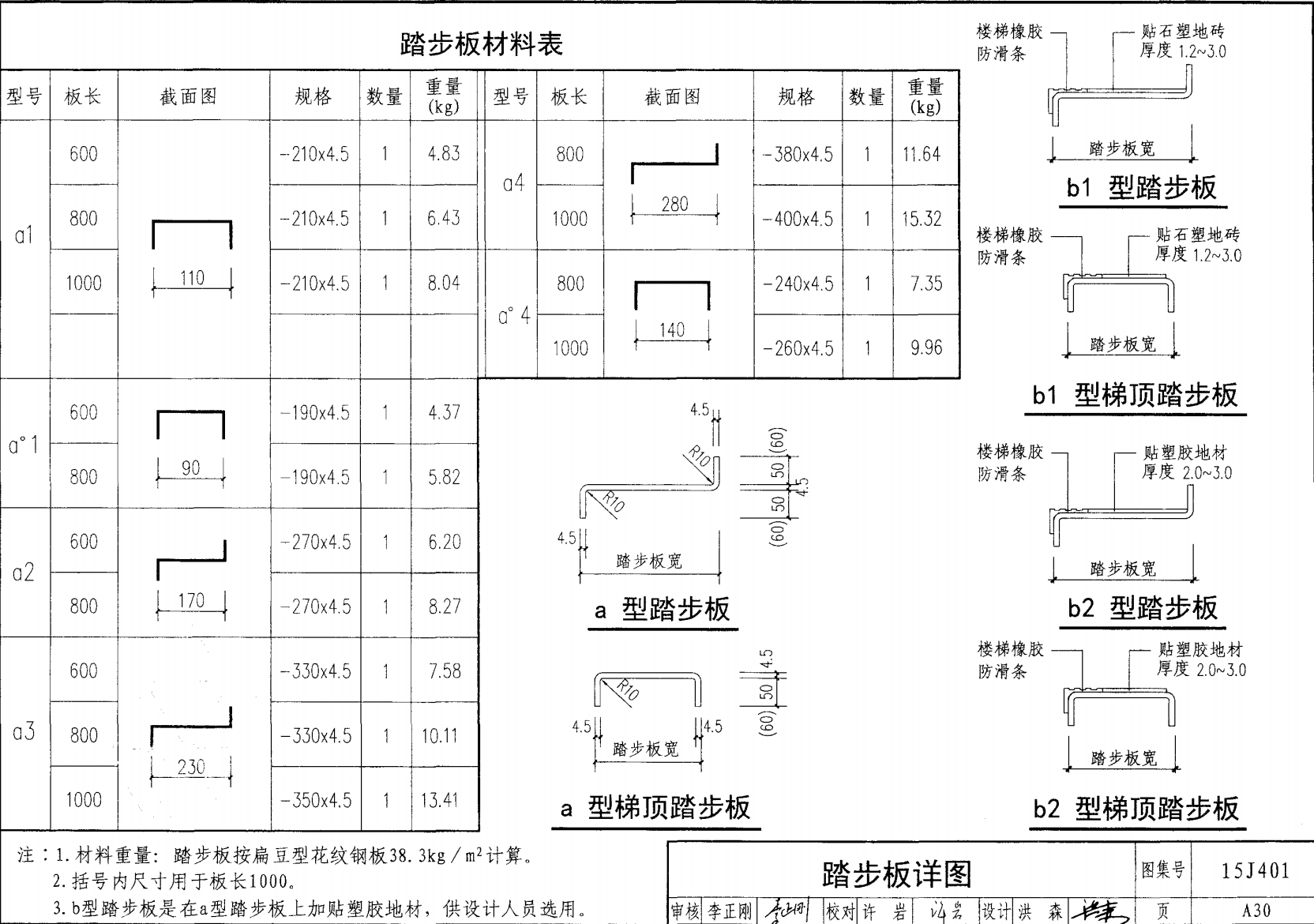

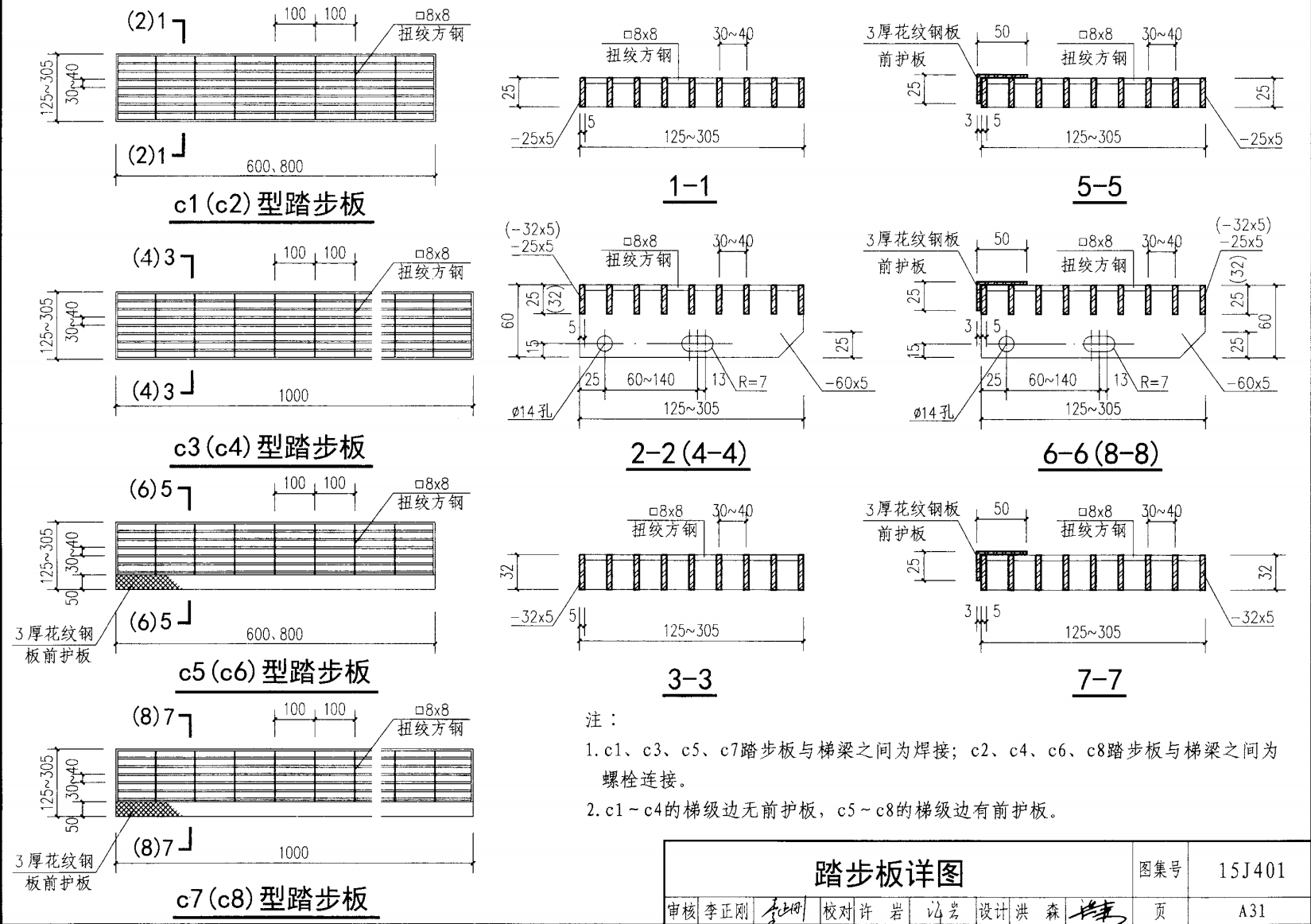

踏步板

踏步板

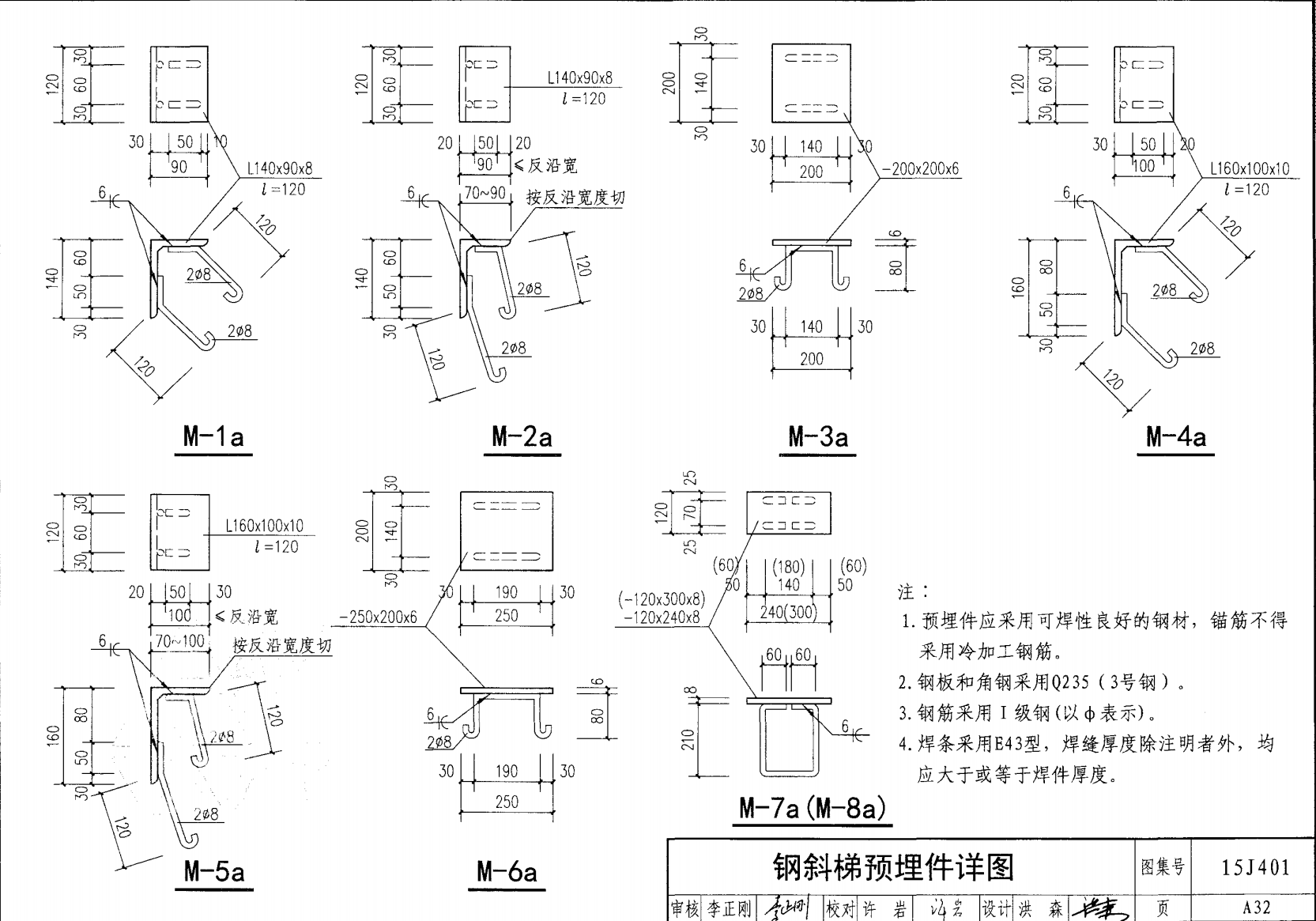

鋼斜梯預埋件

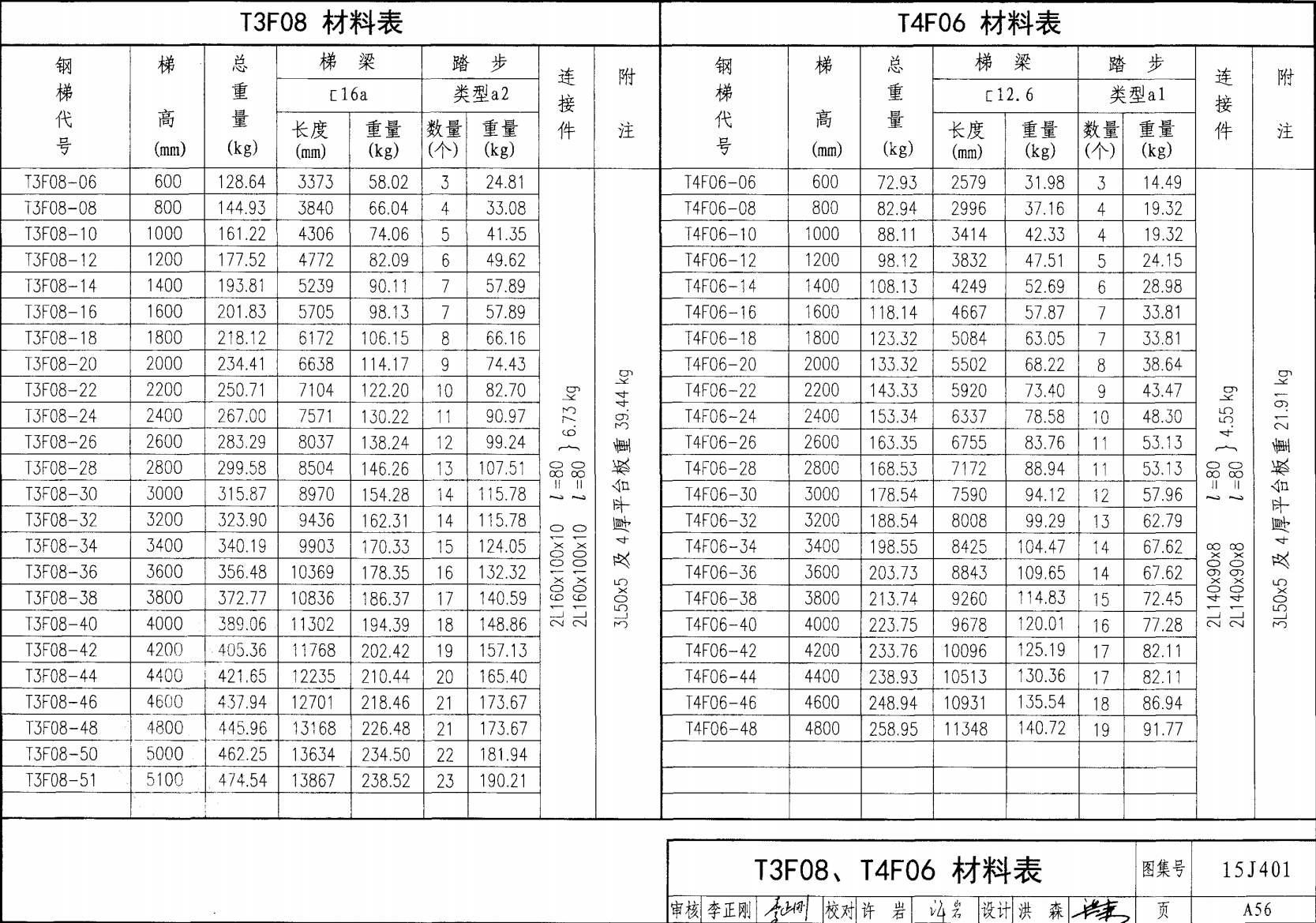

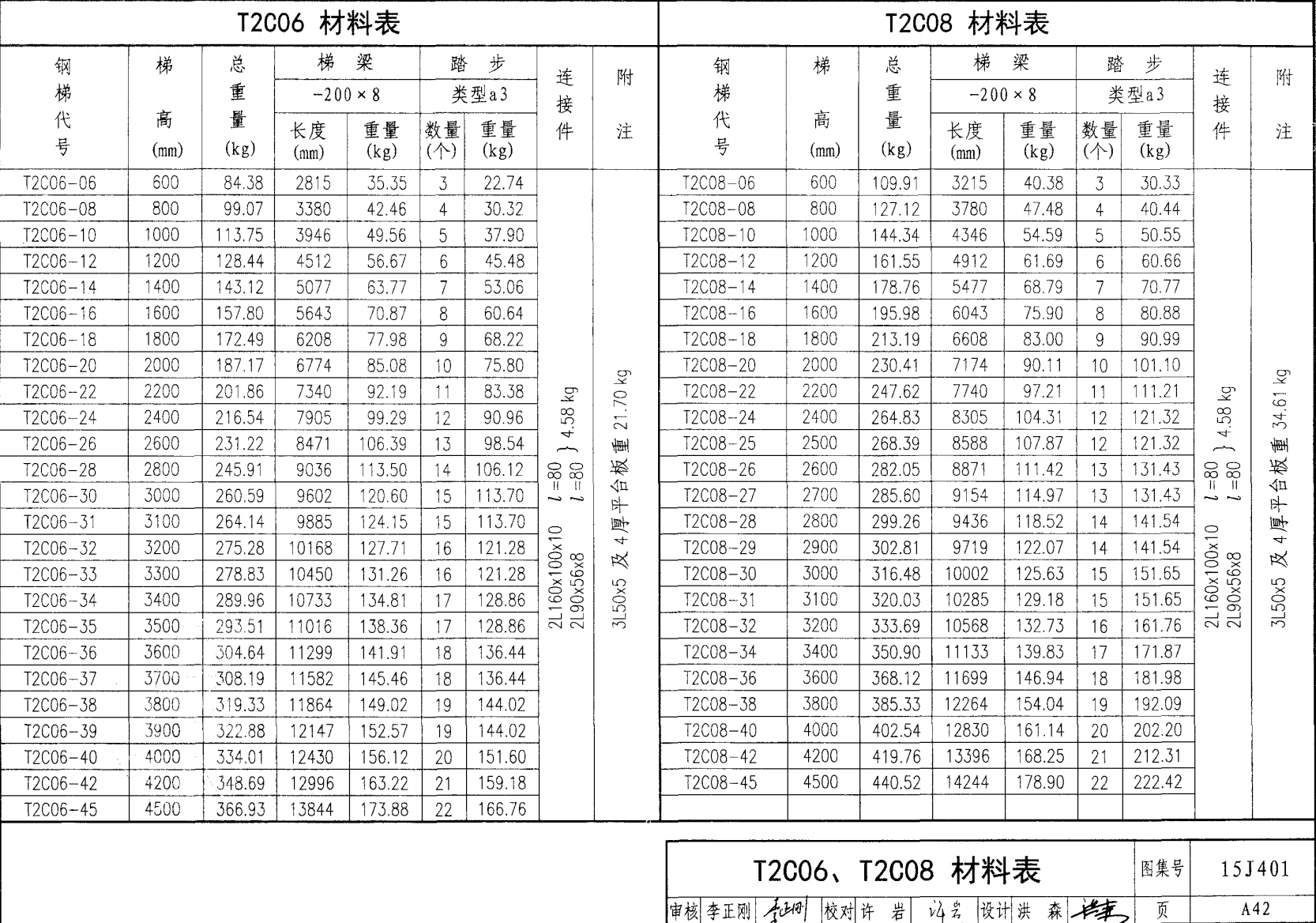

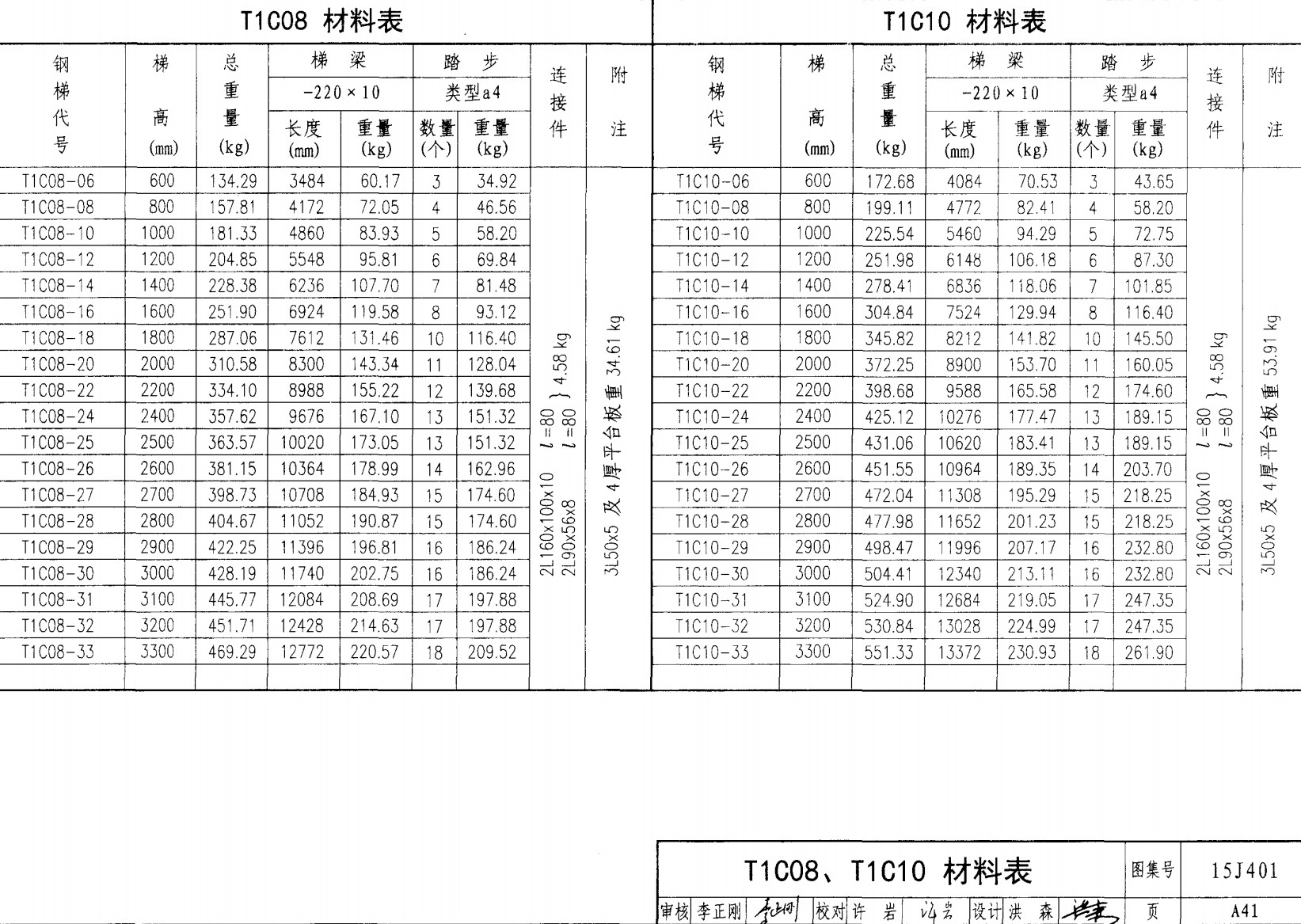

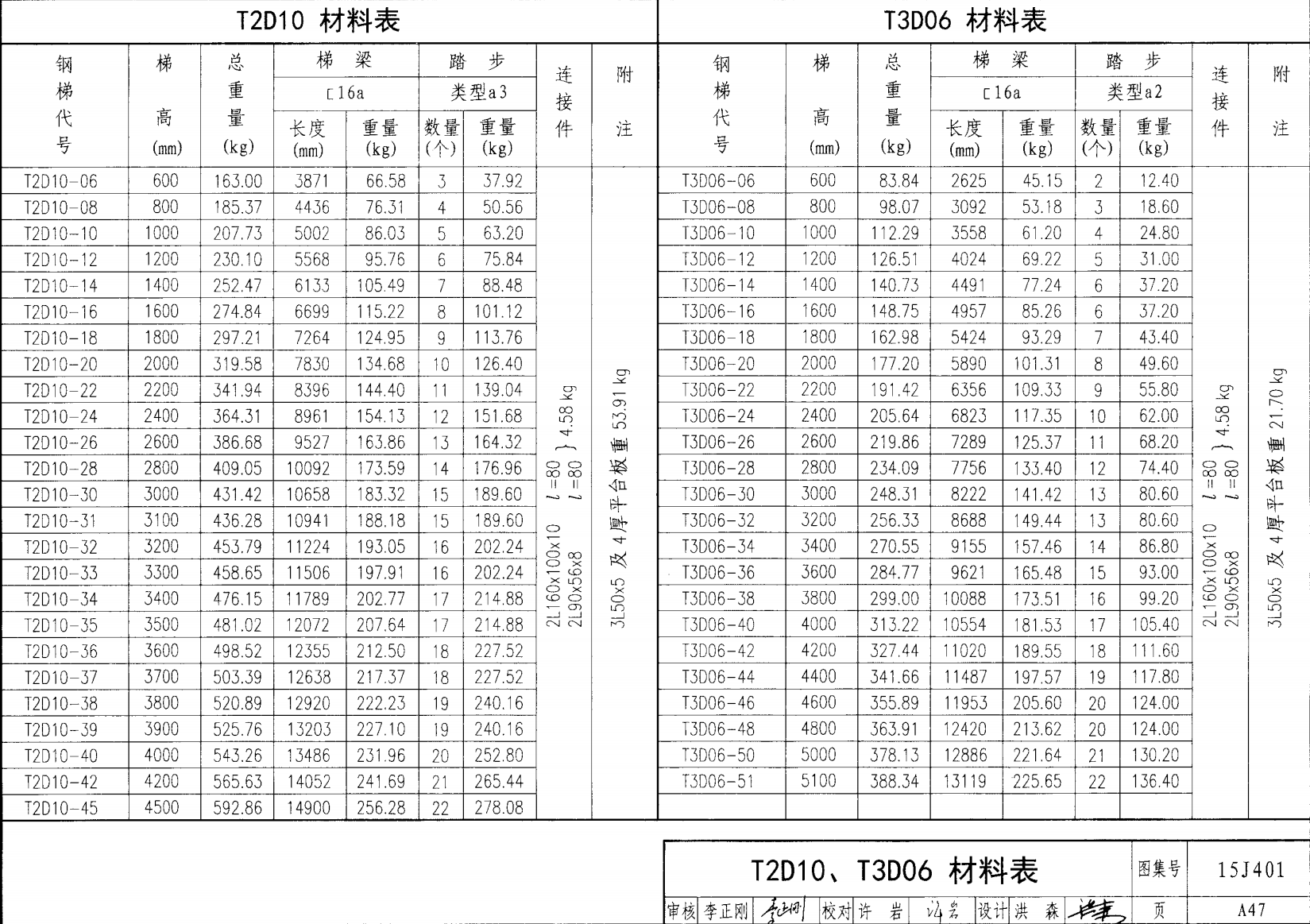

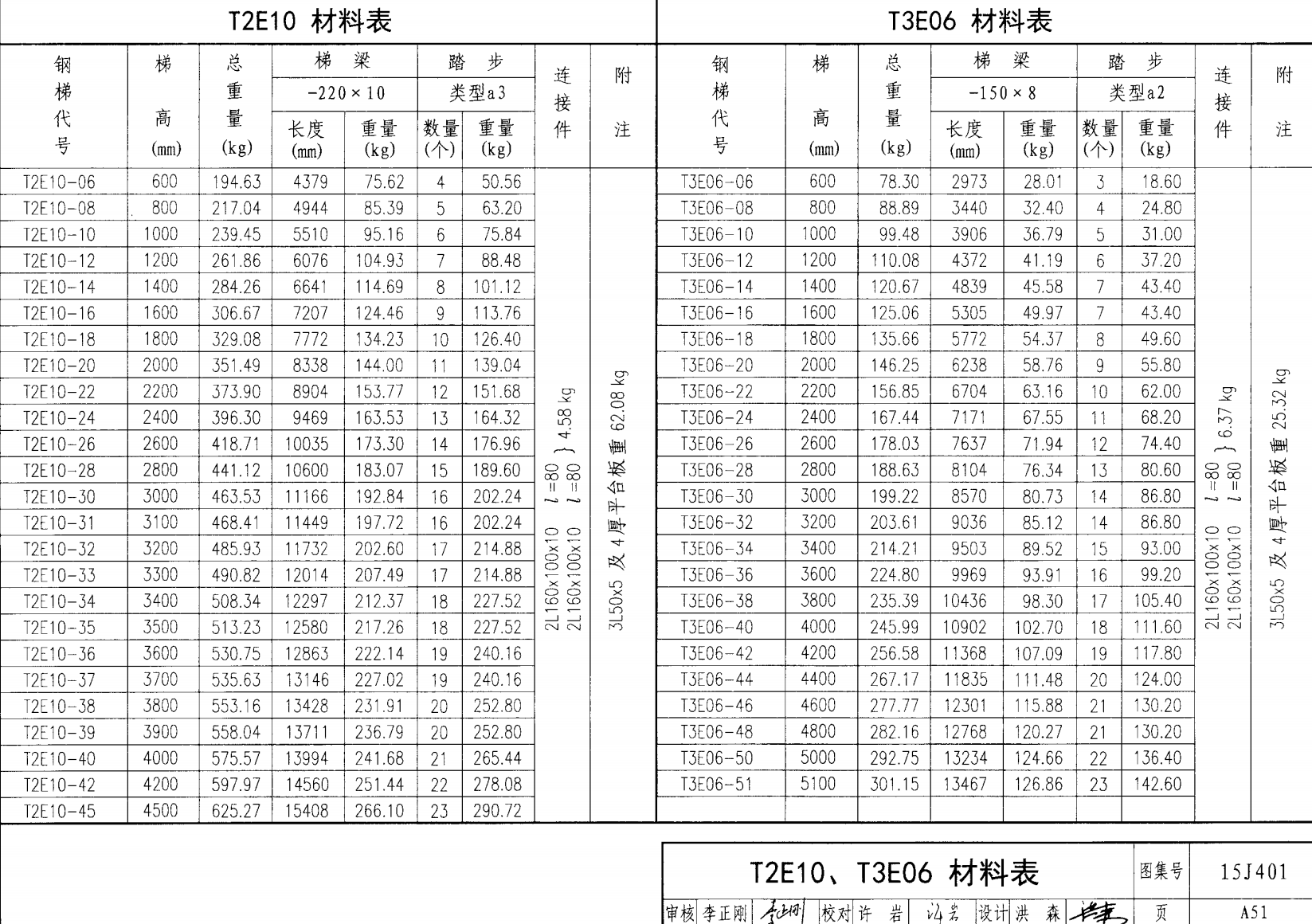

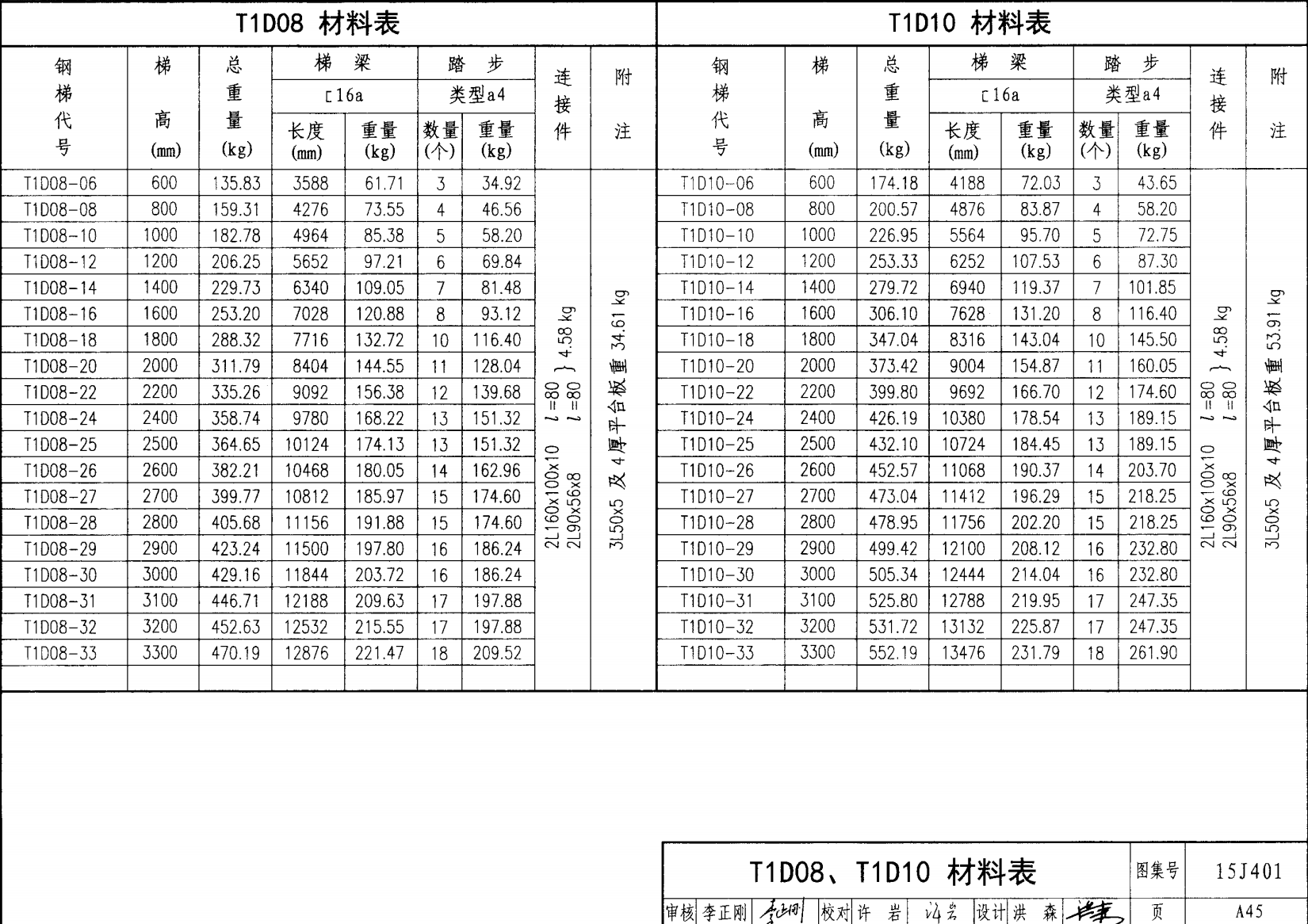

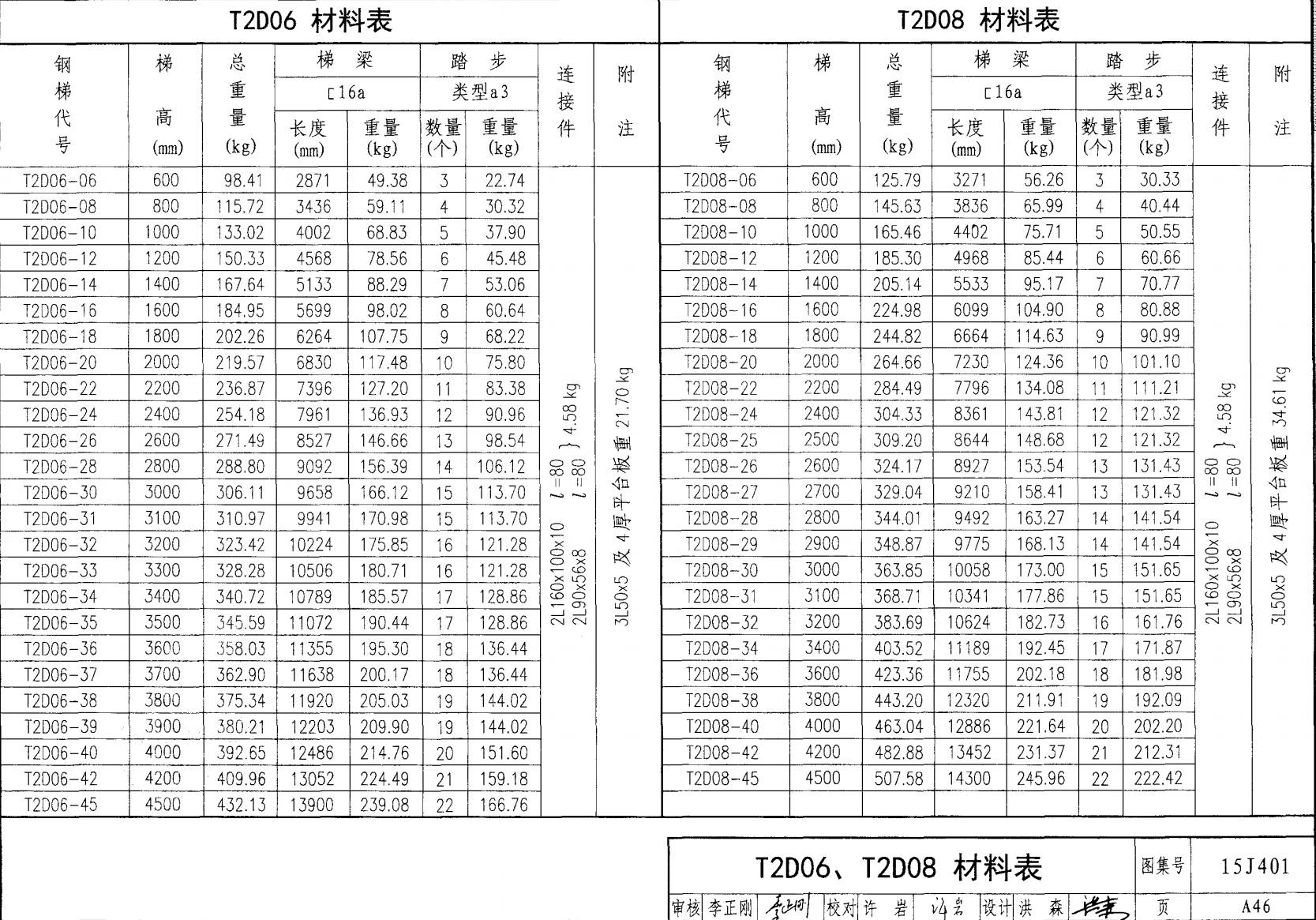

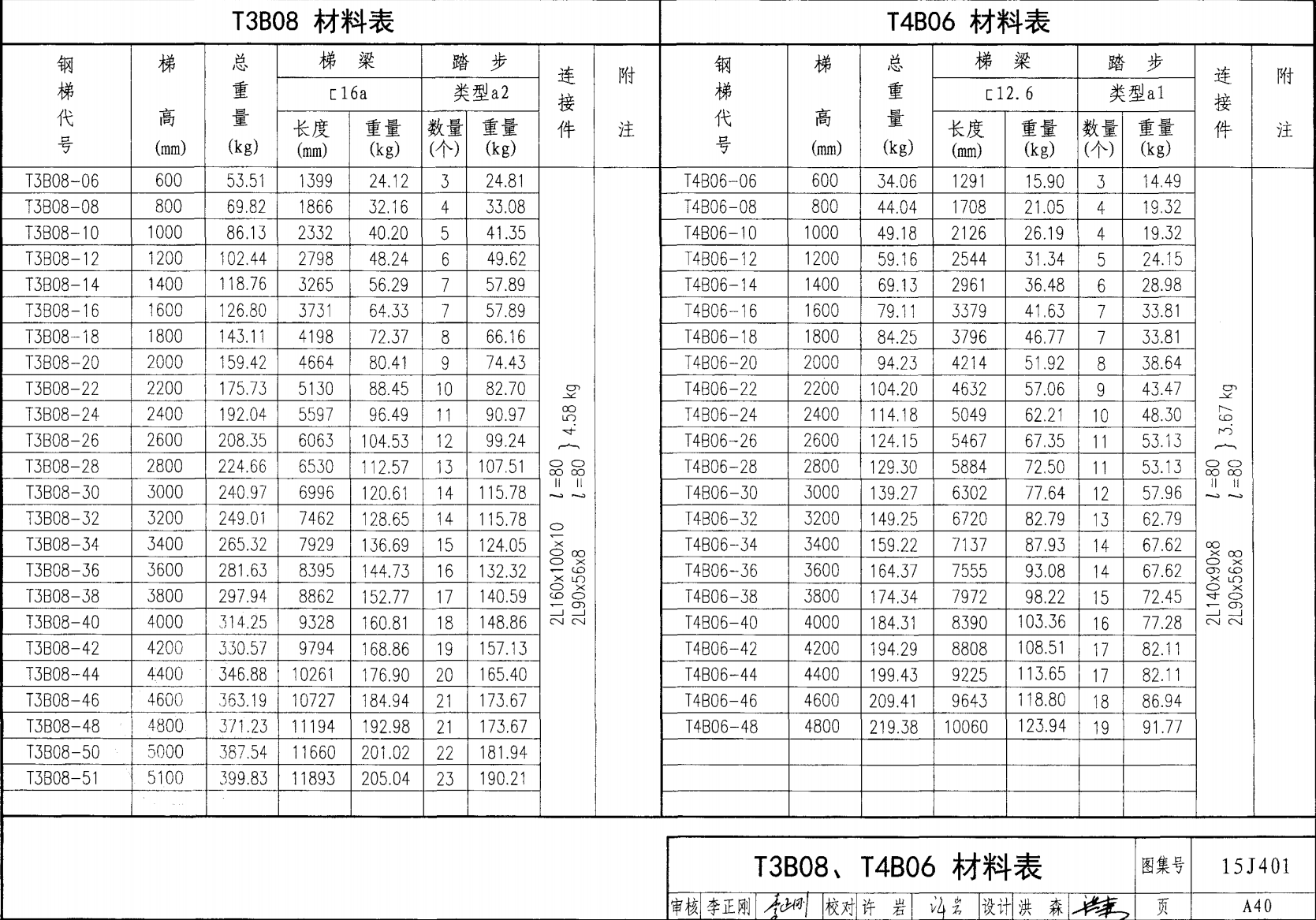

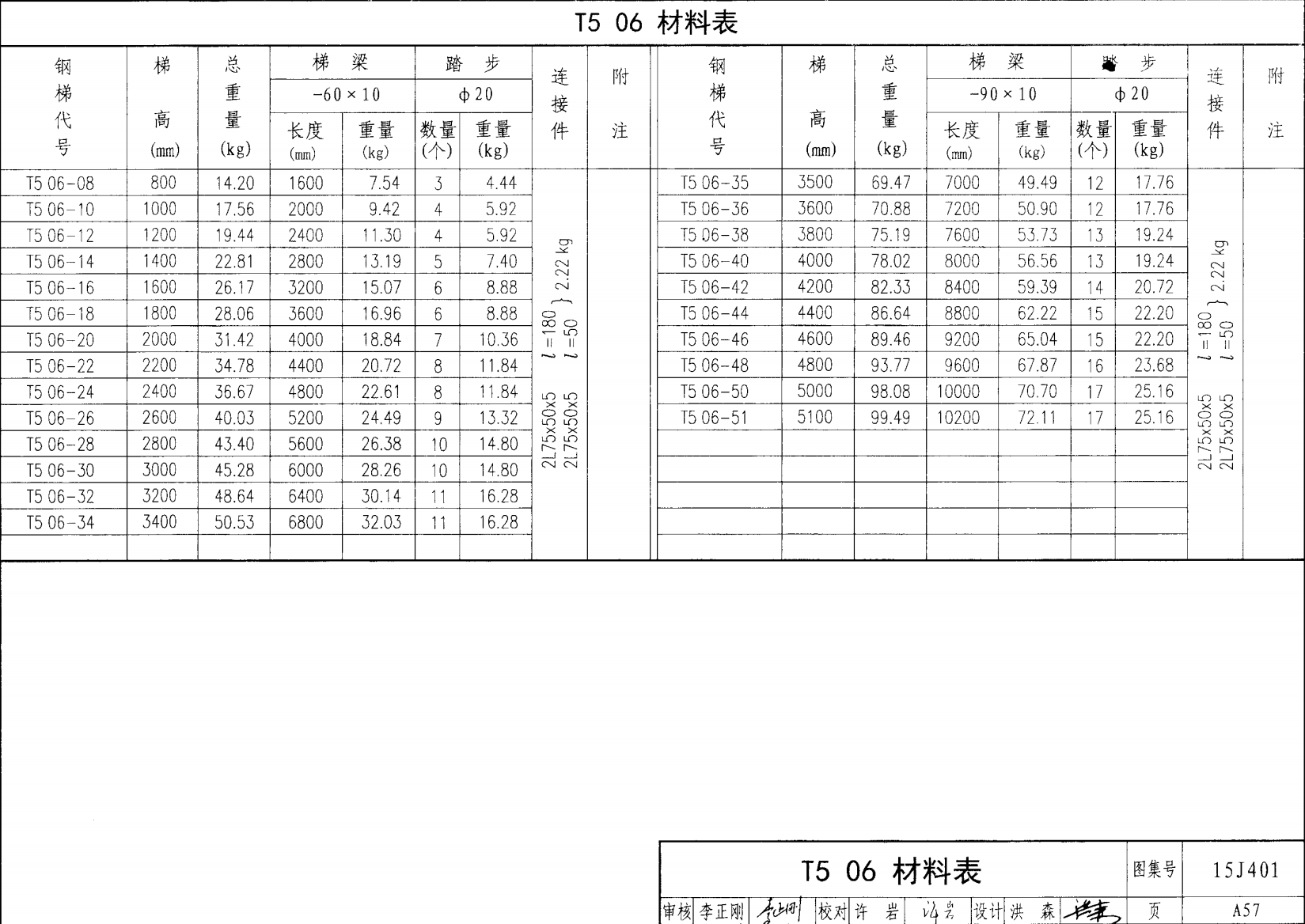

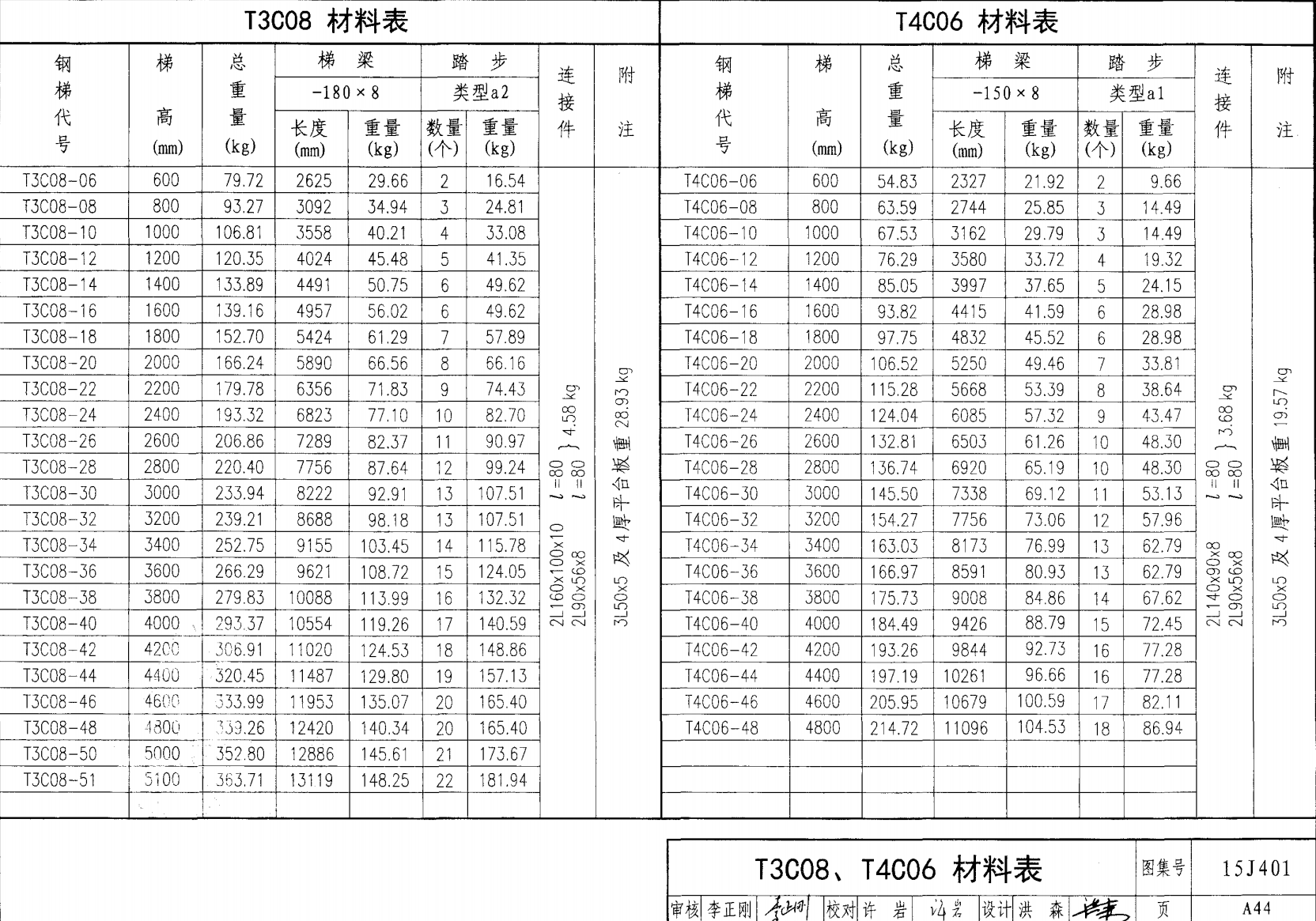

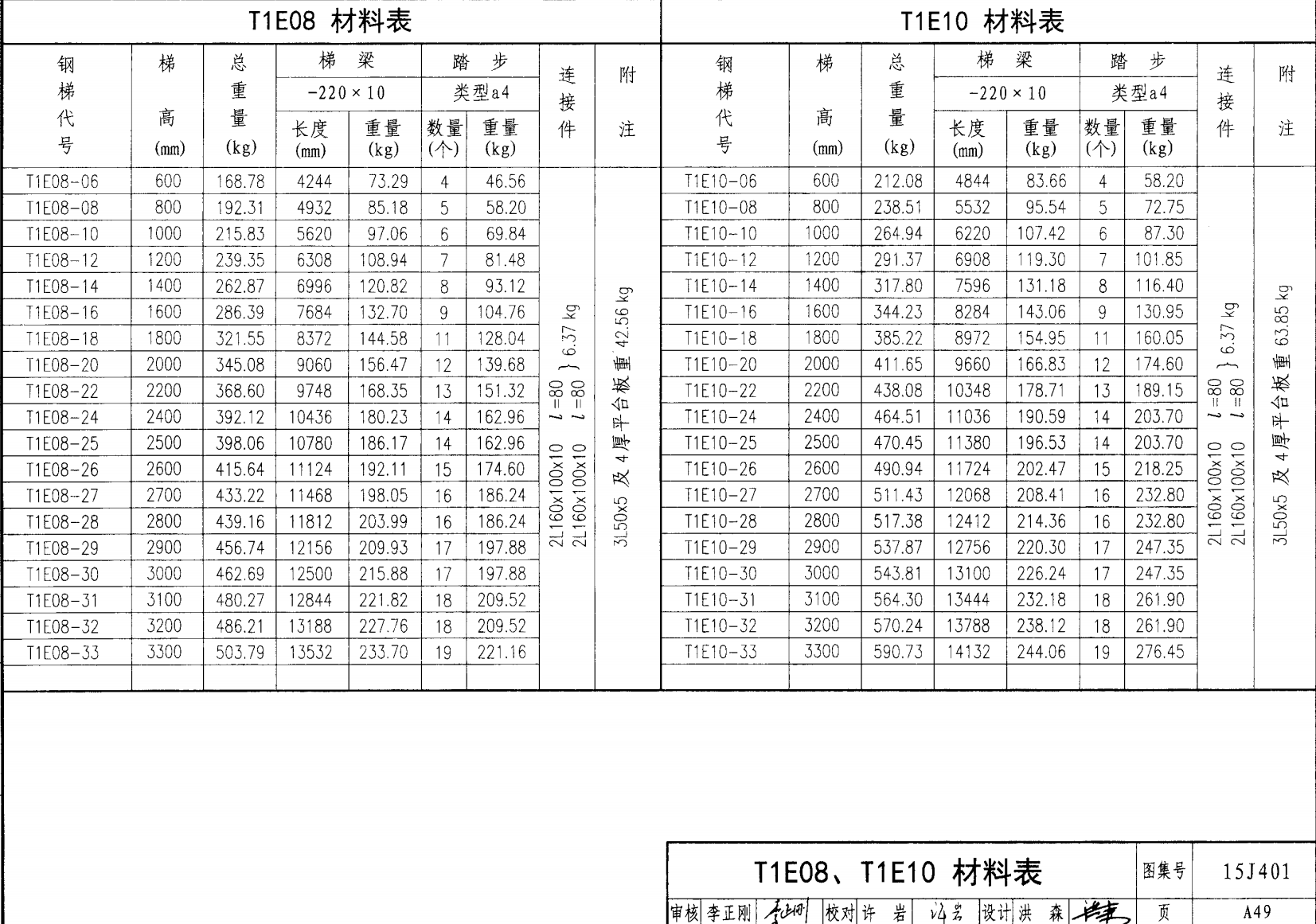

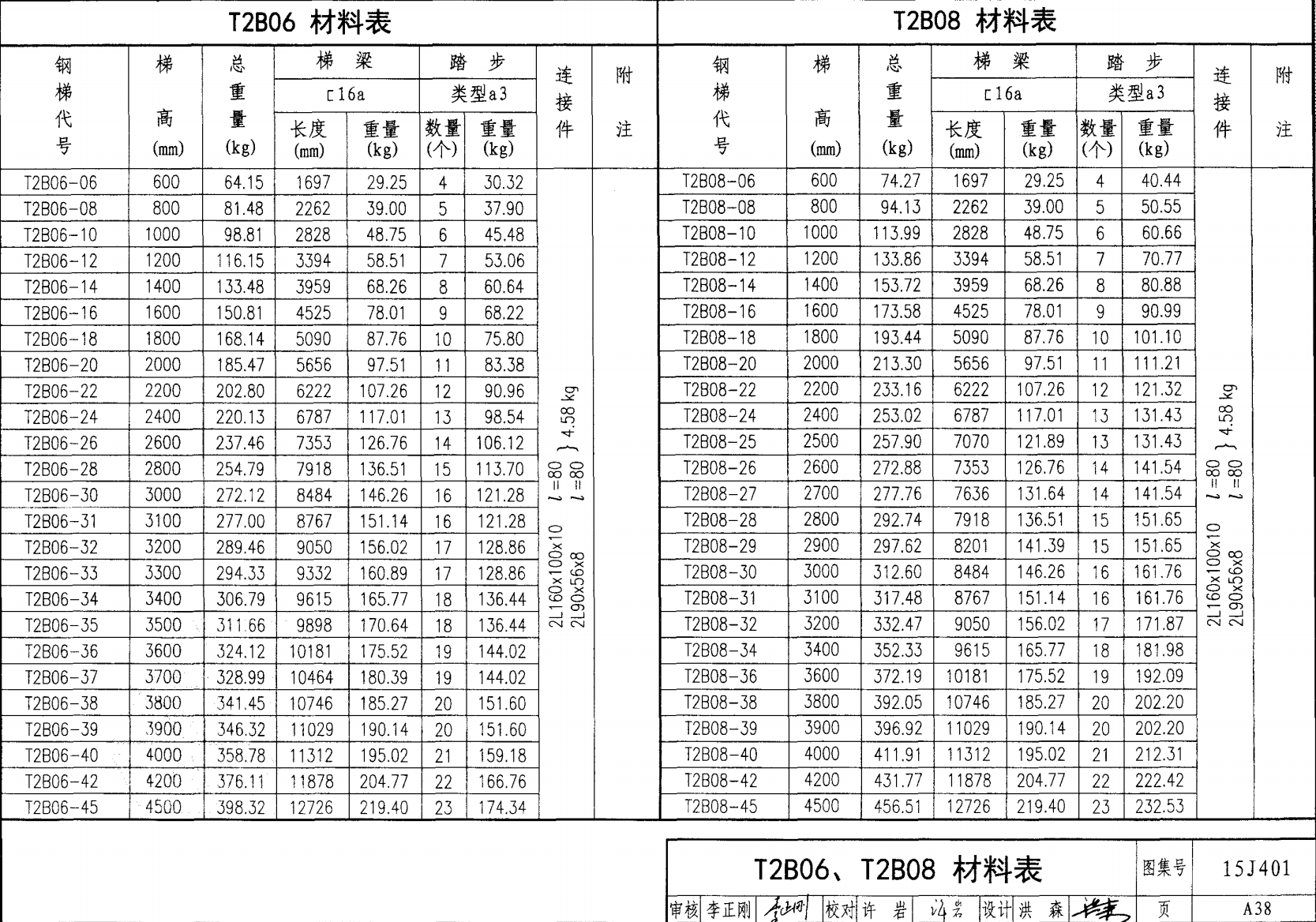

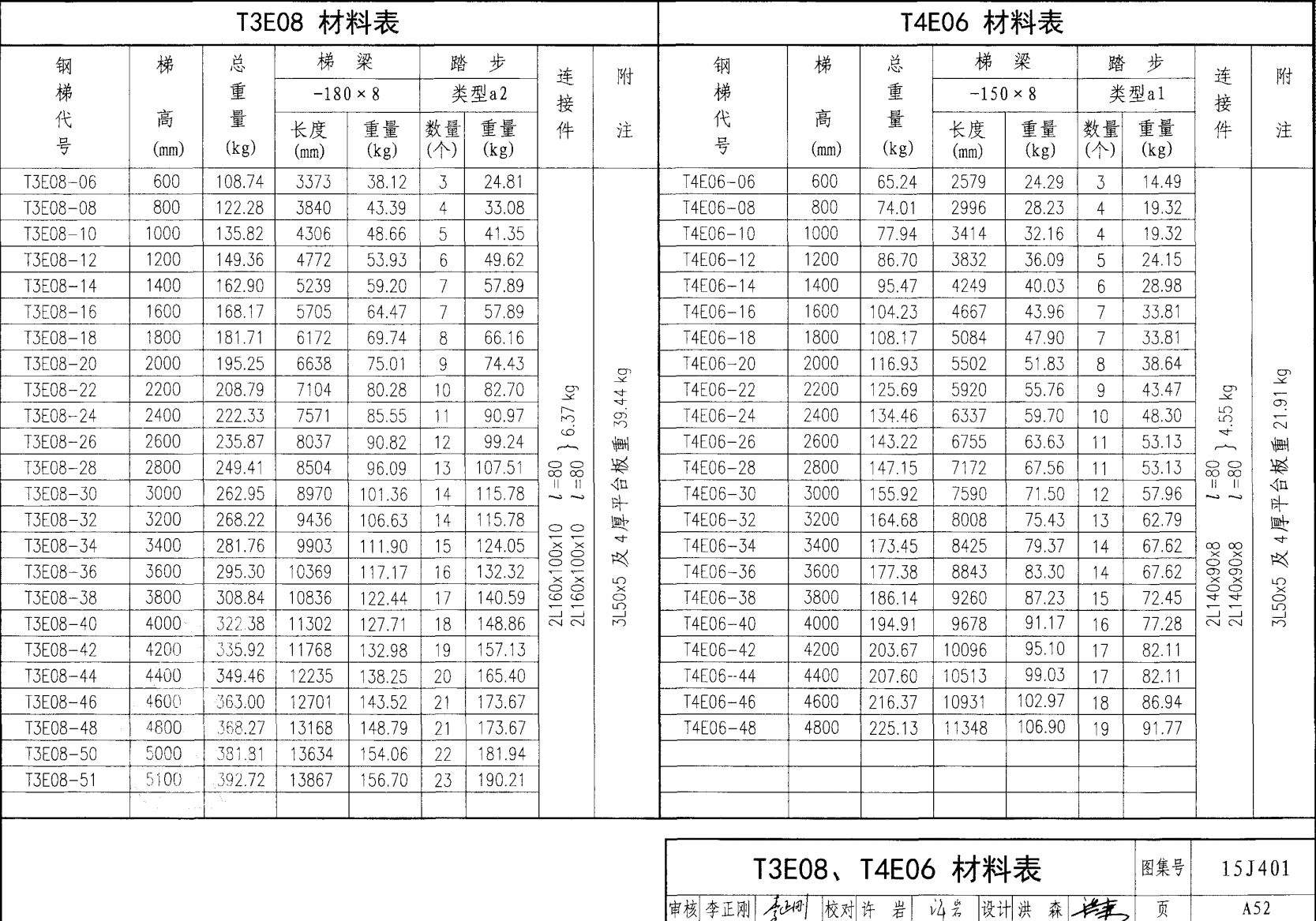

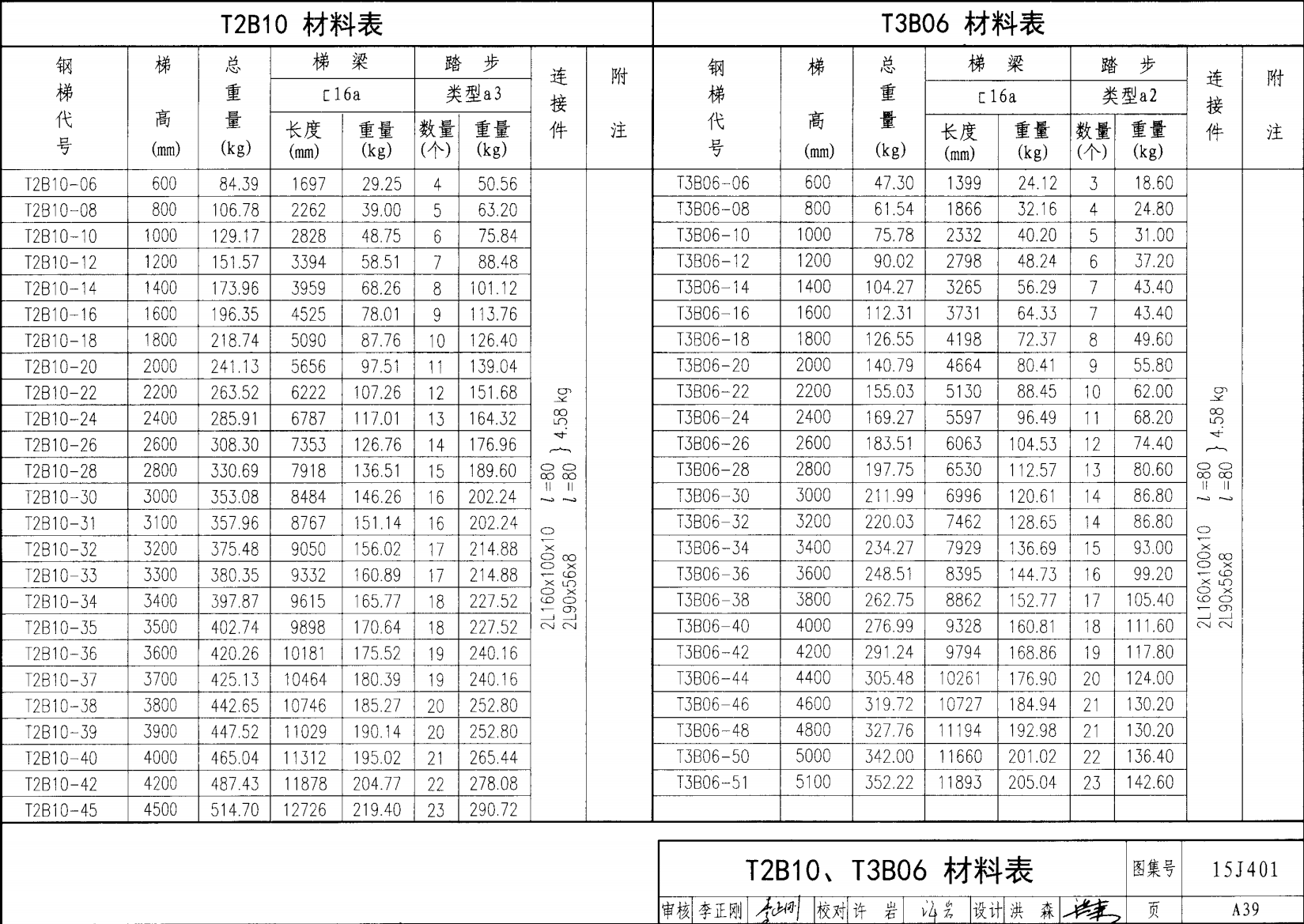

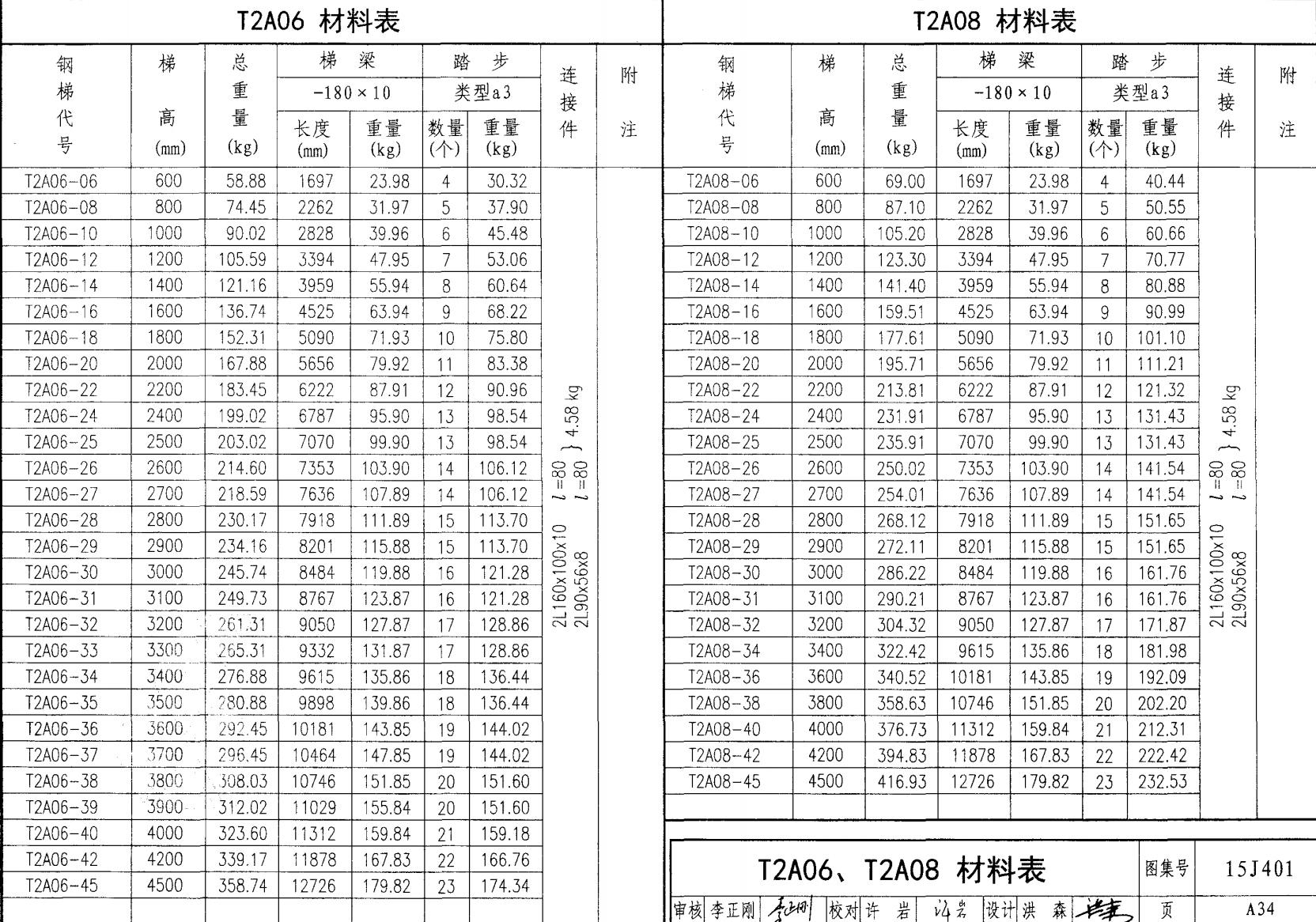

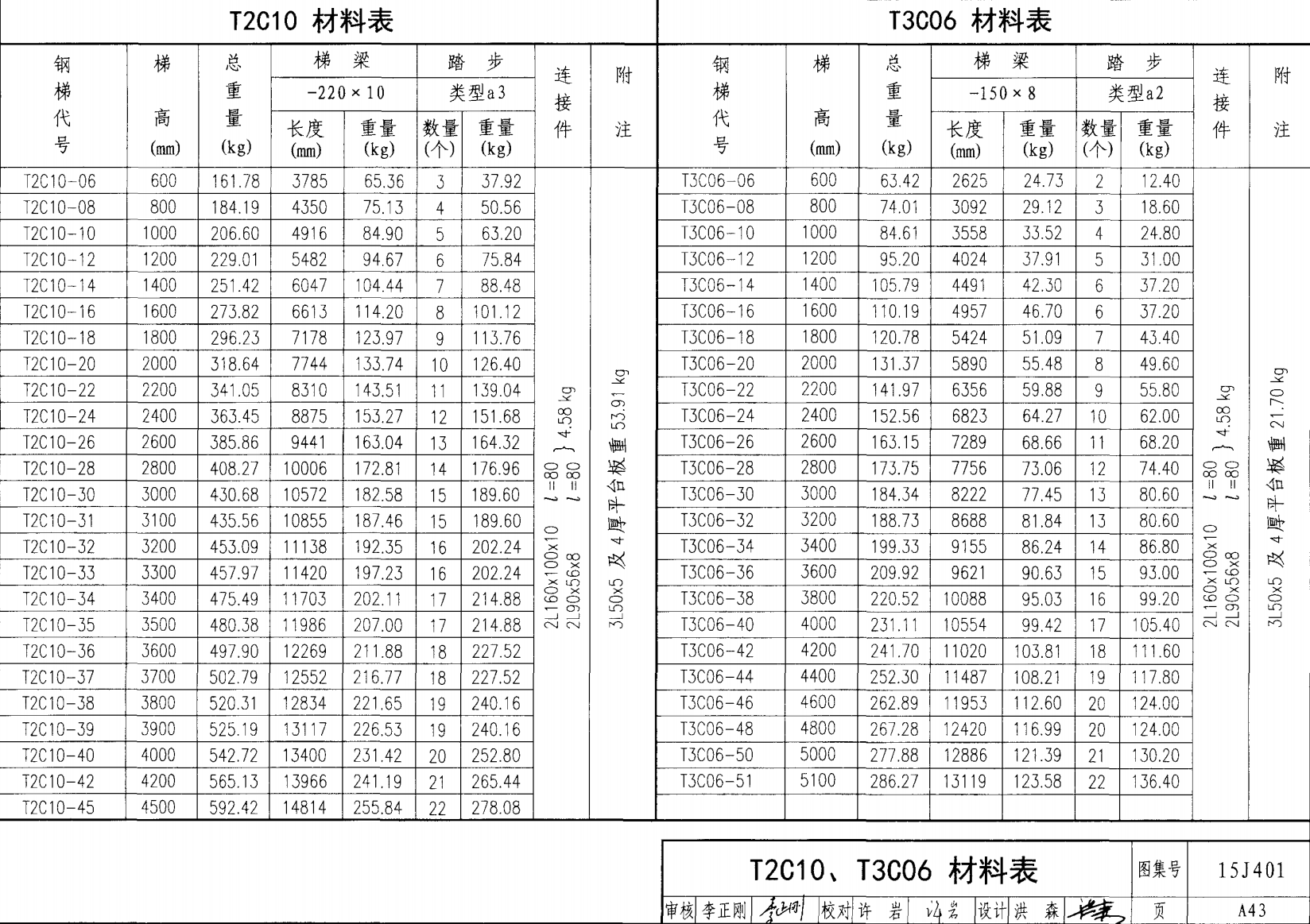

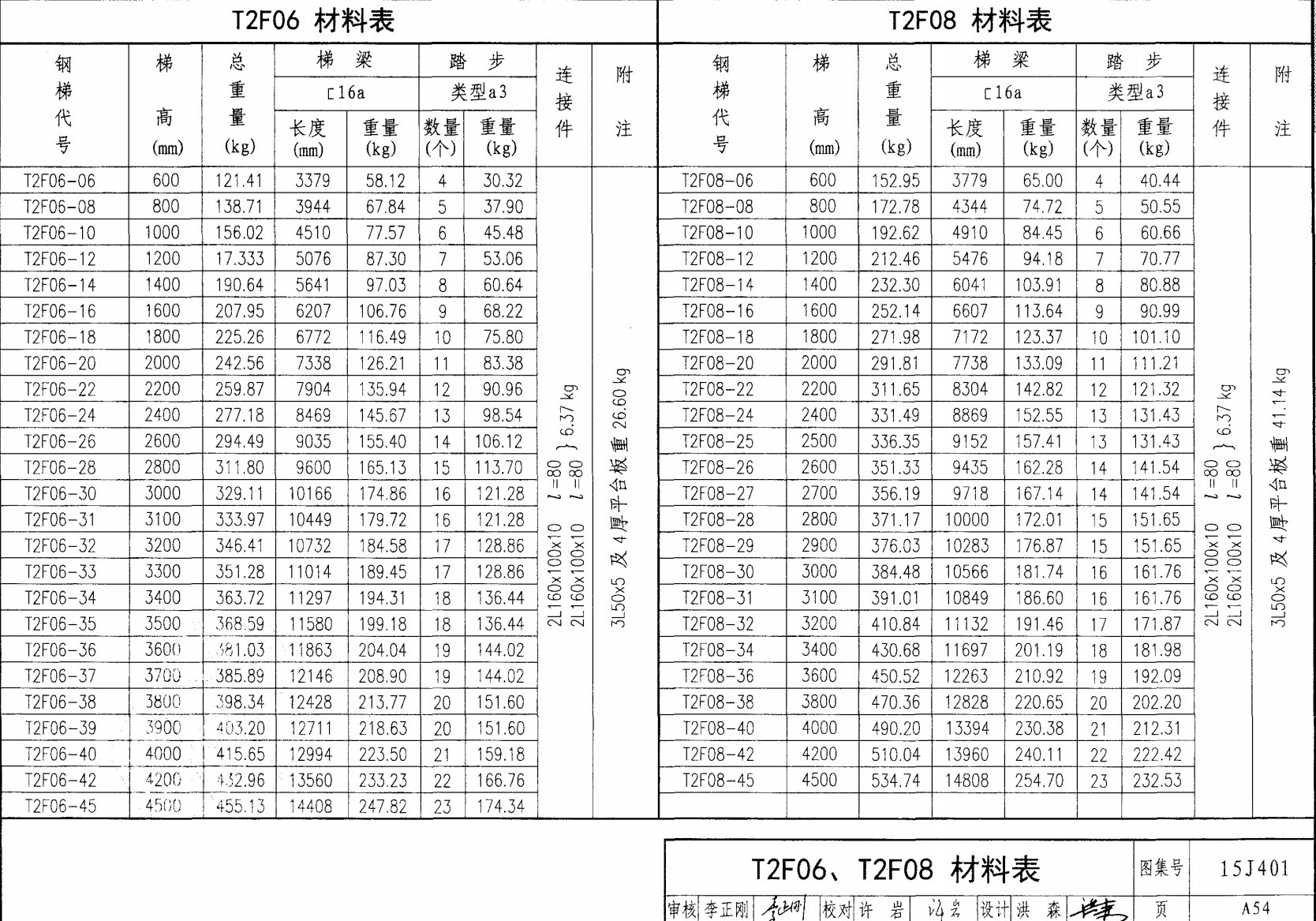

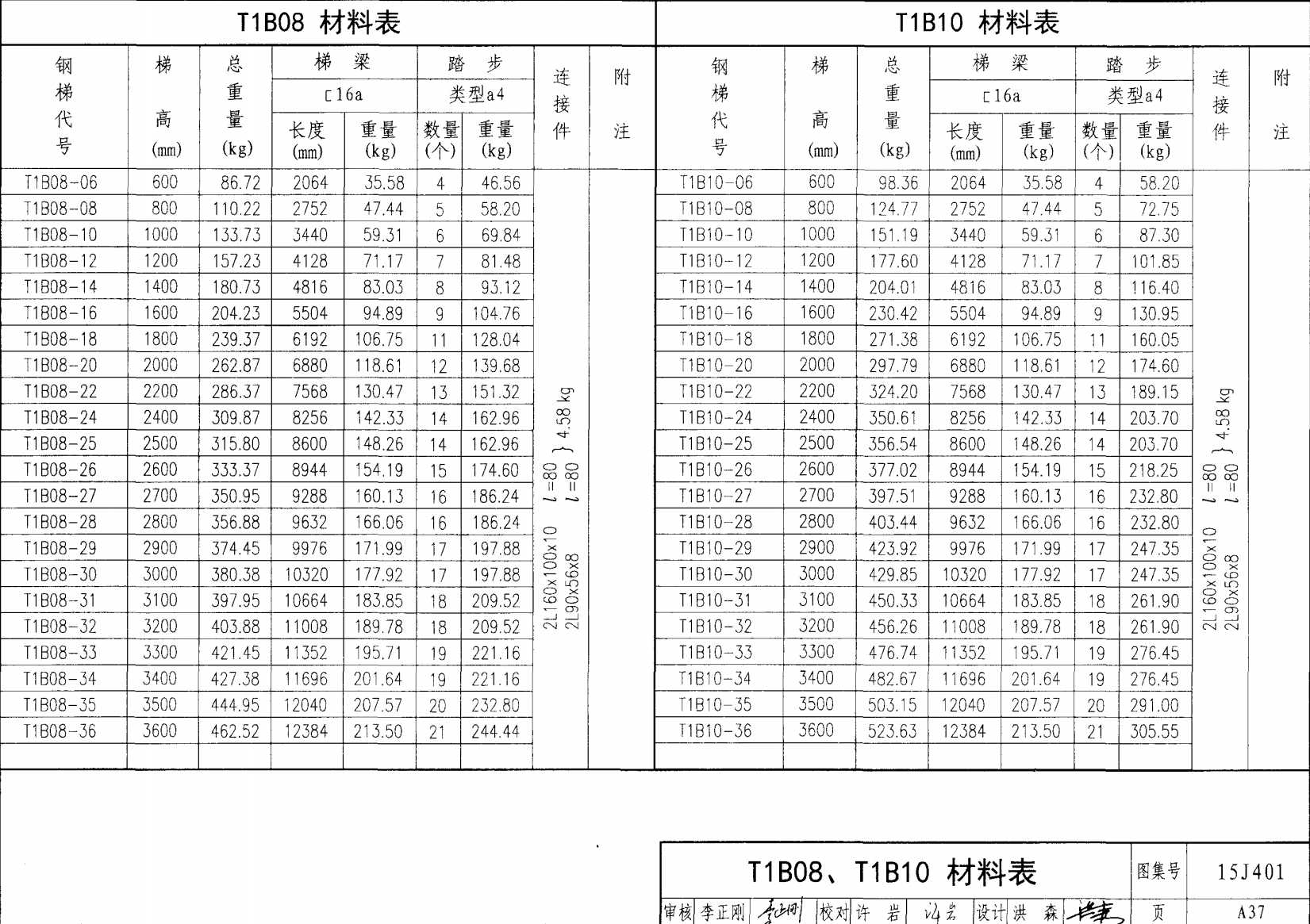

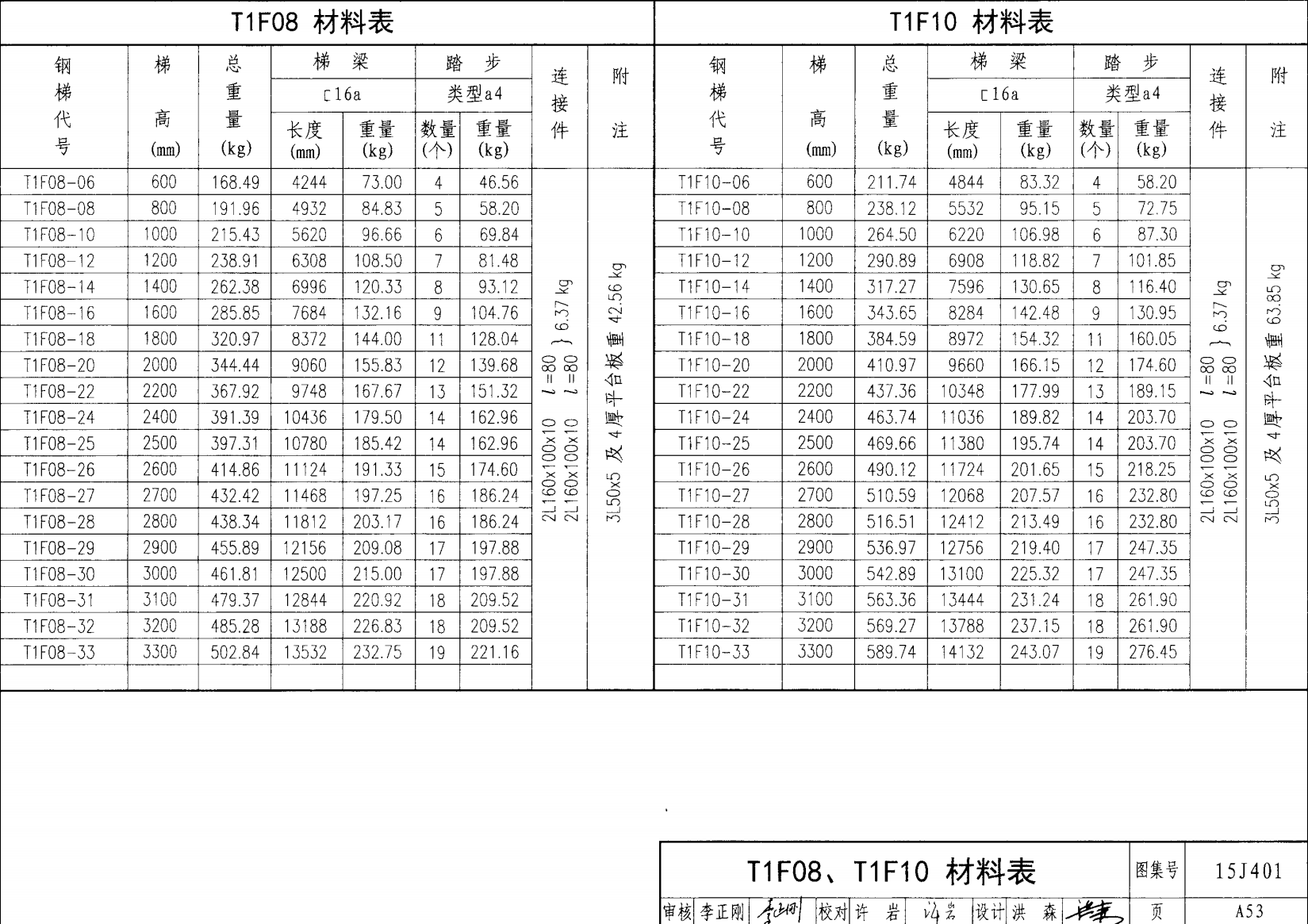

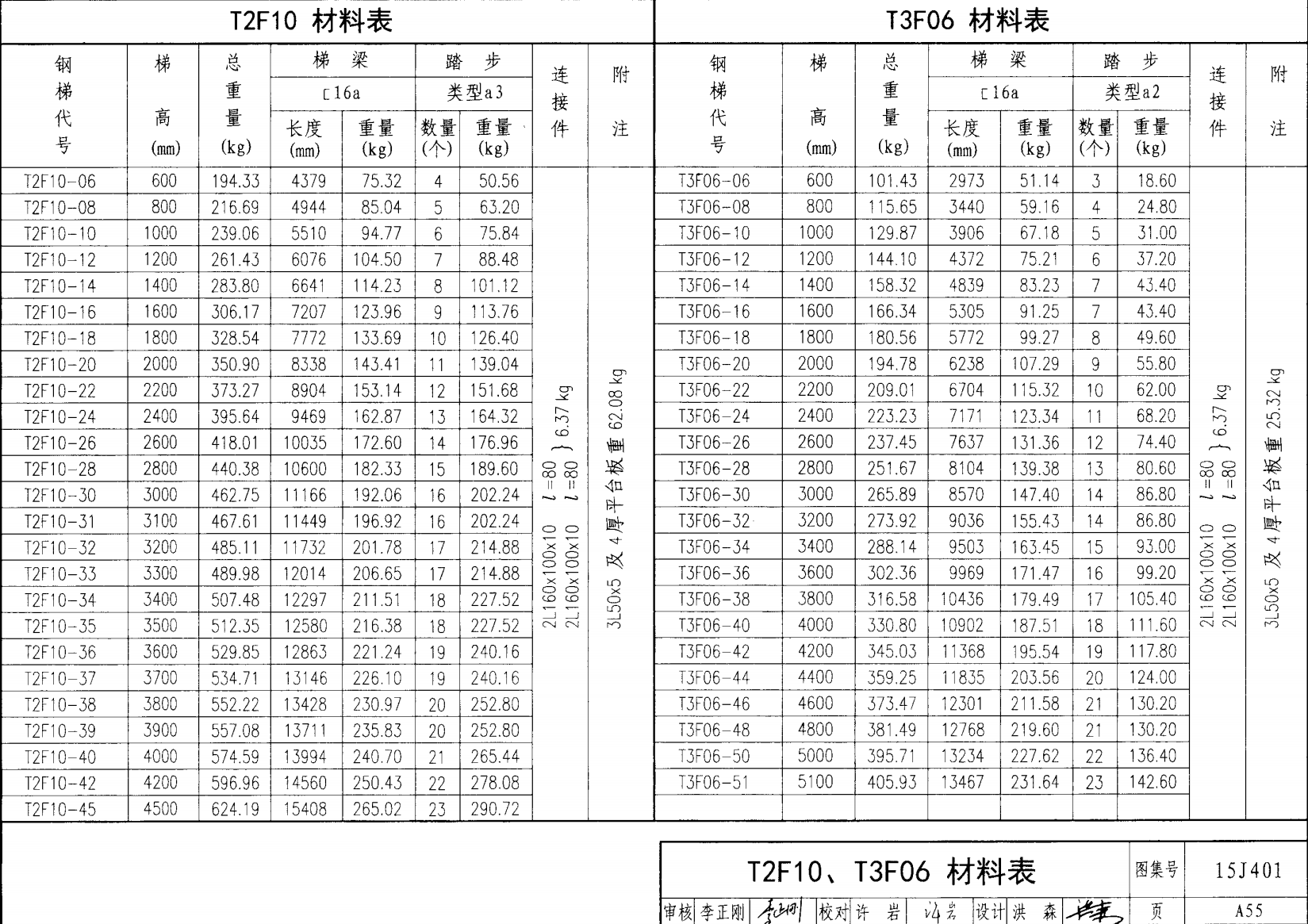

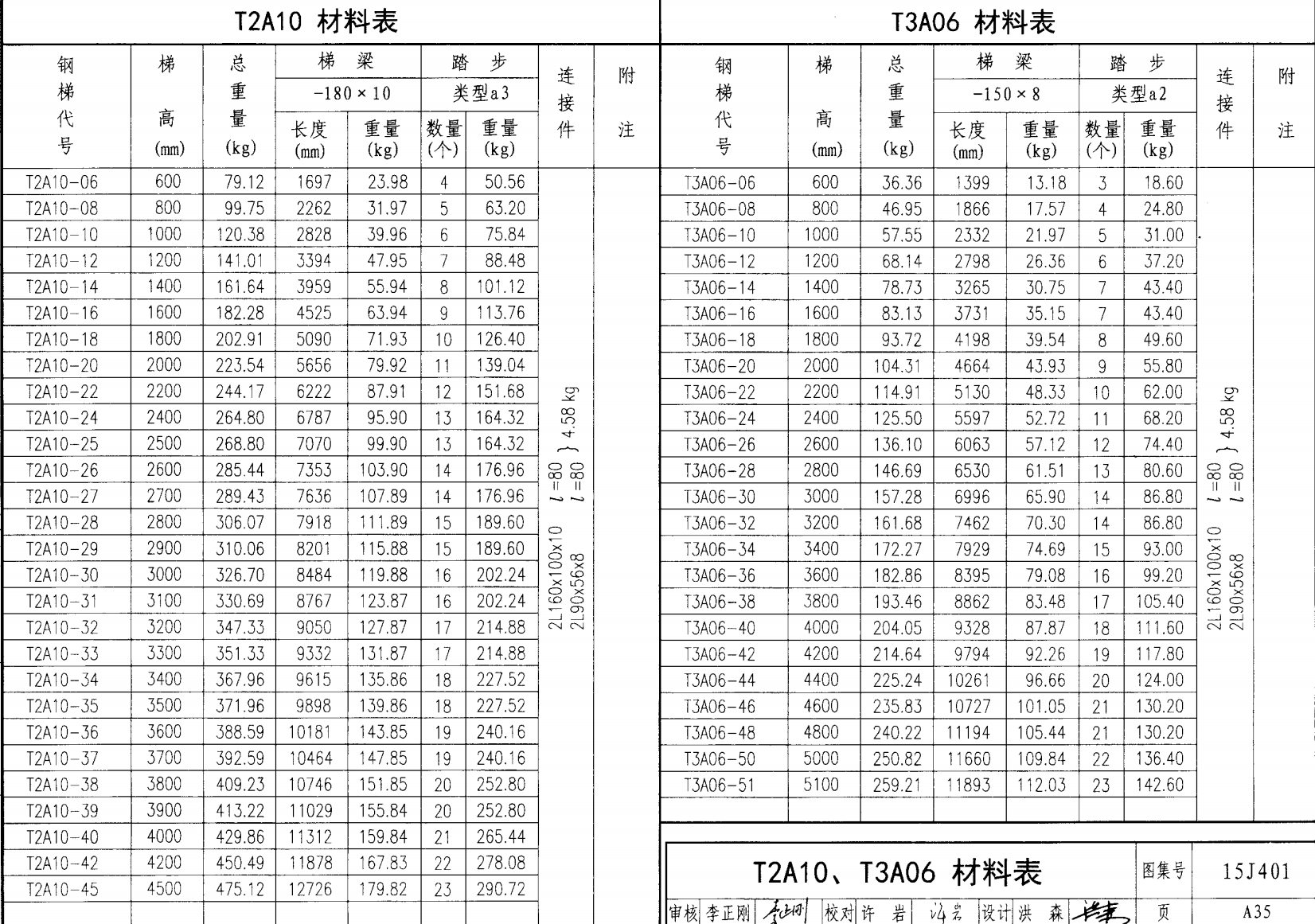

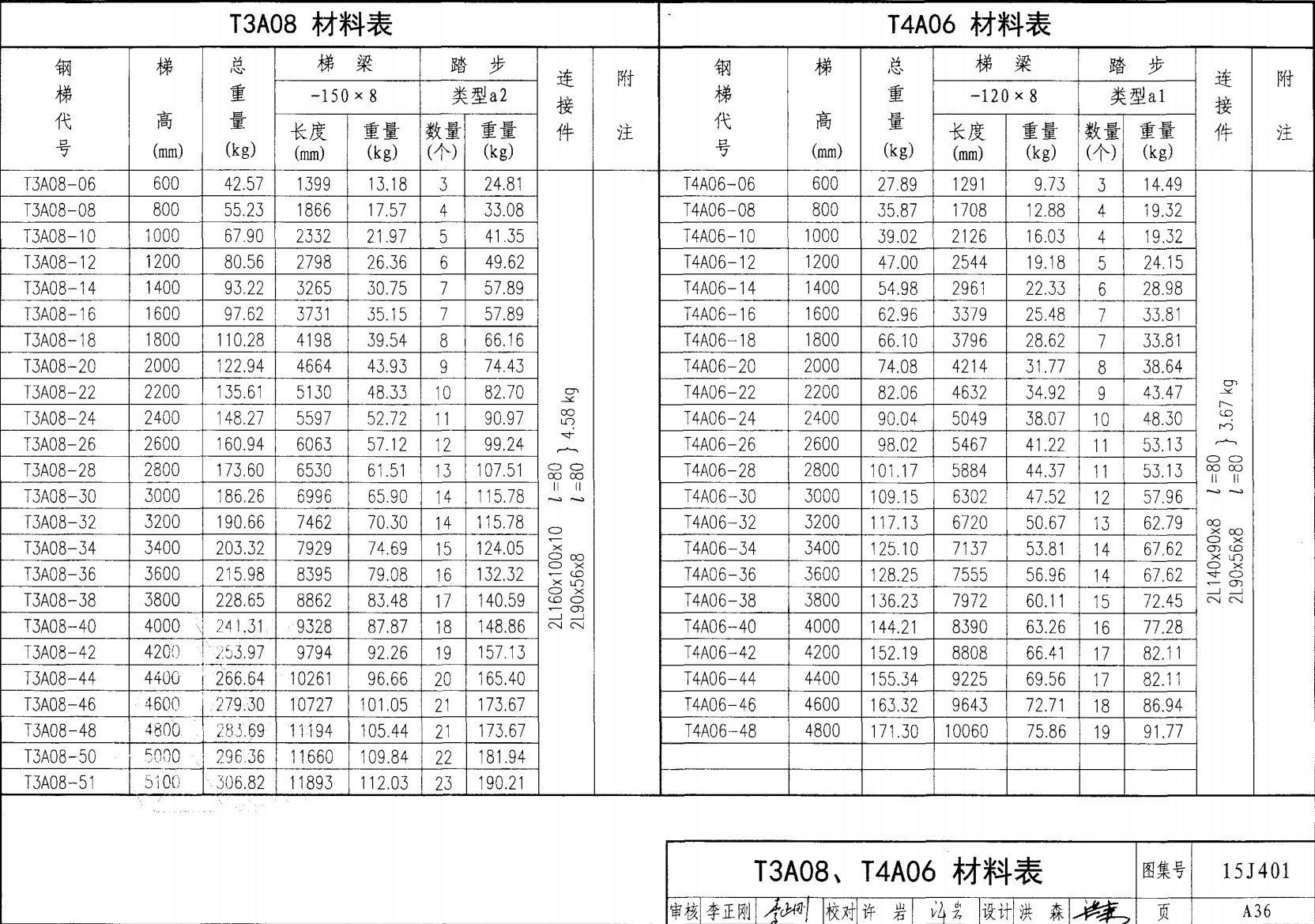

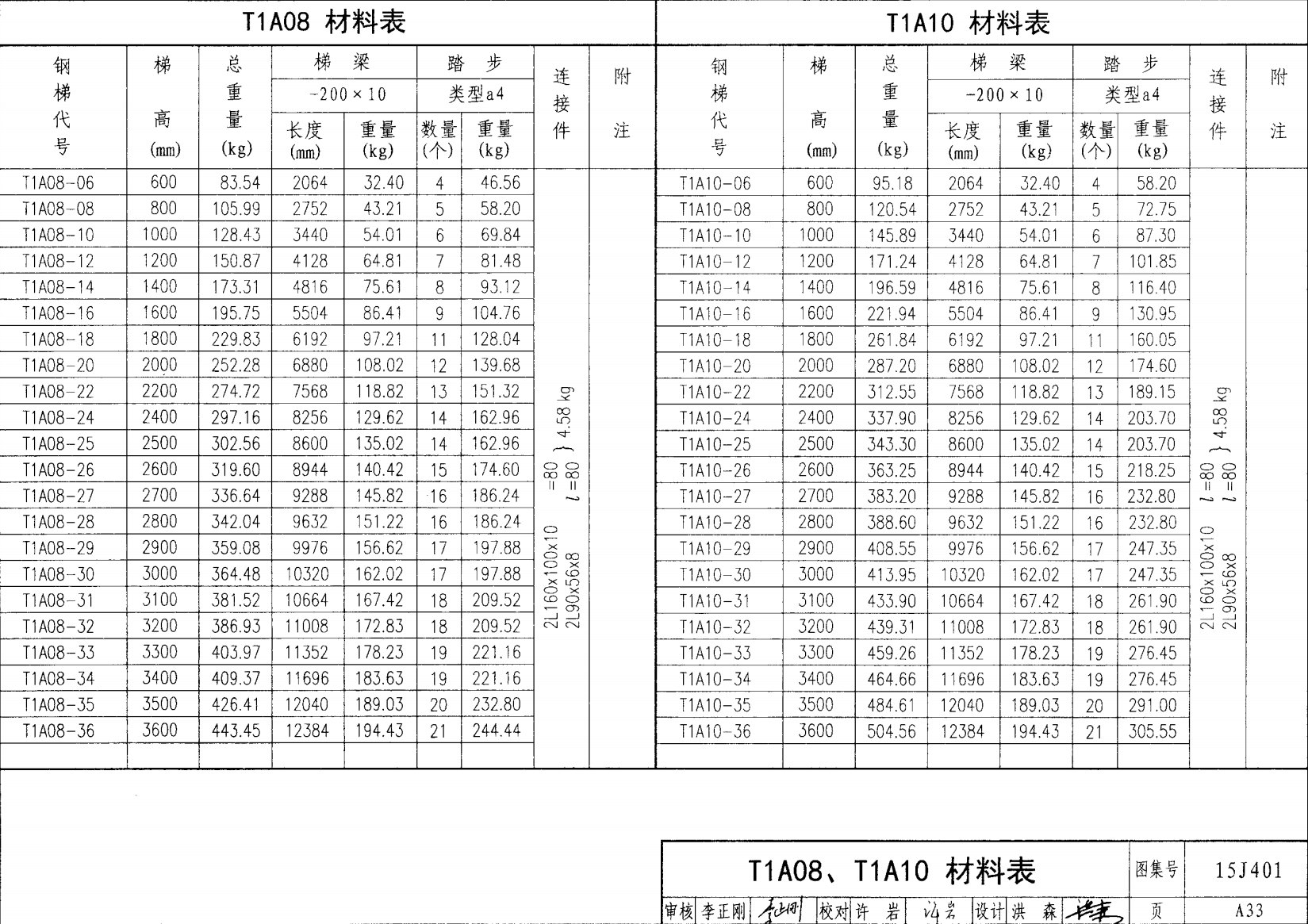

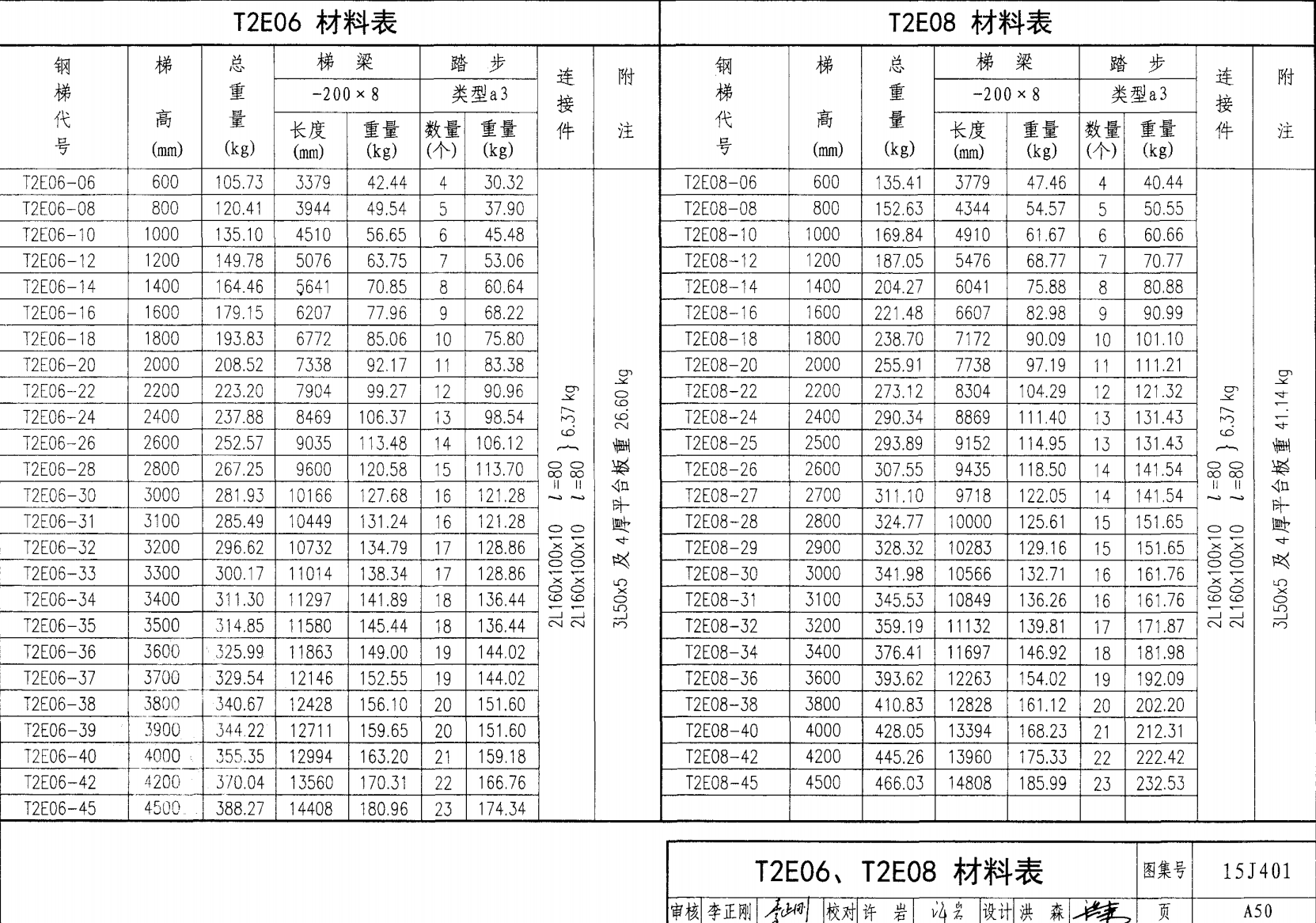

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

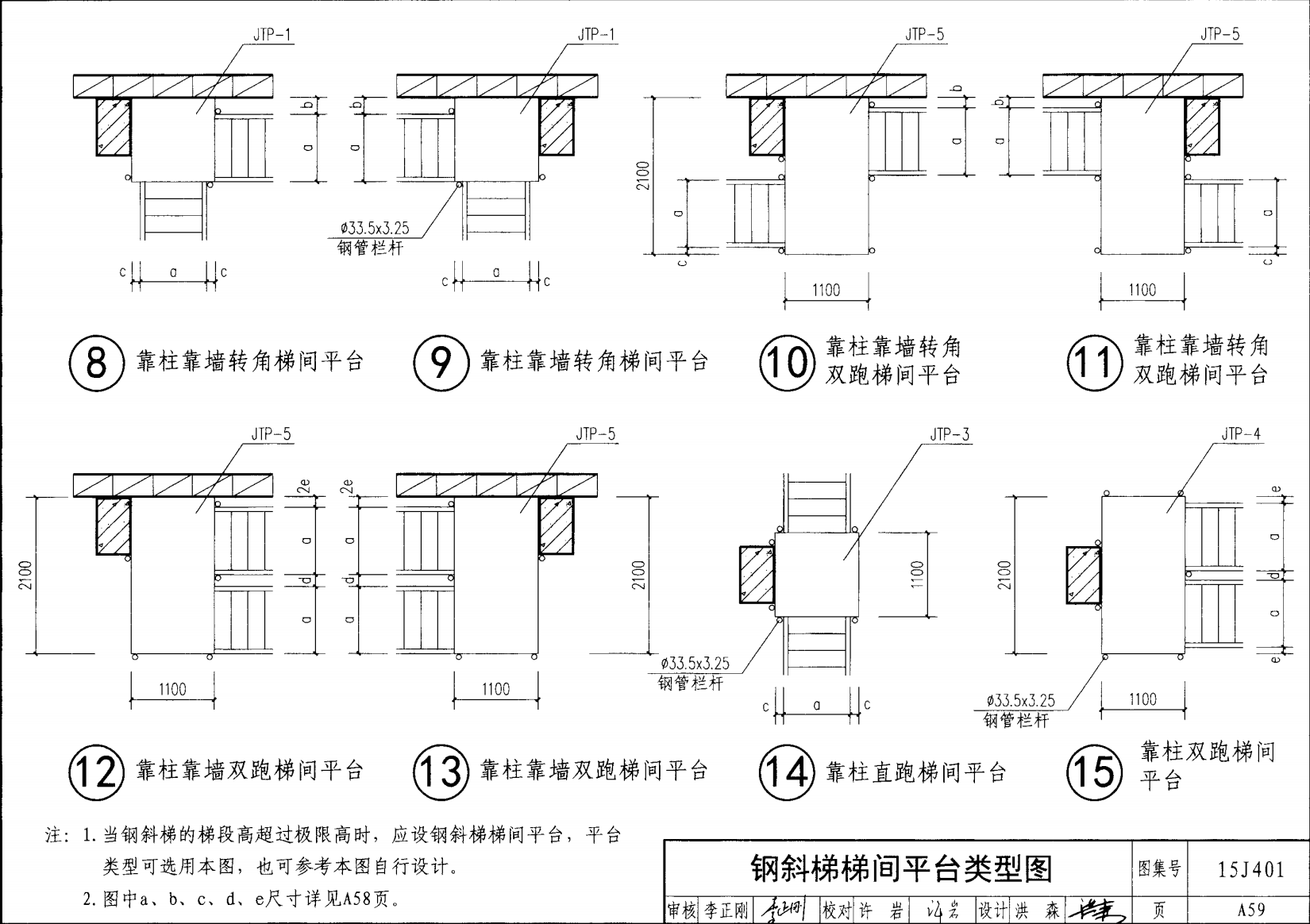

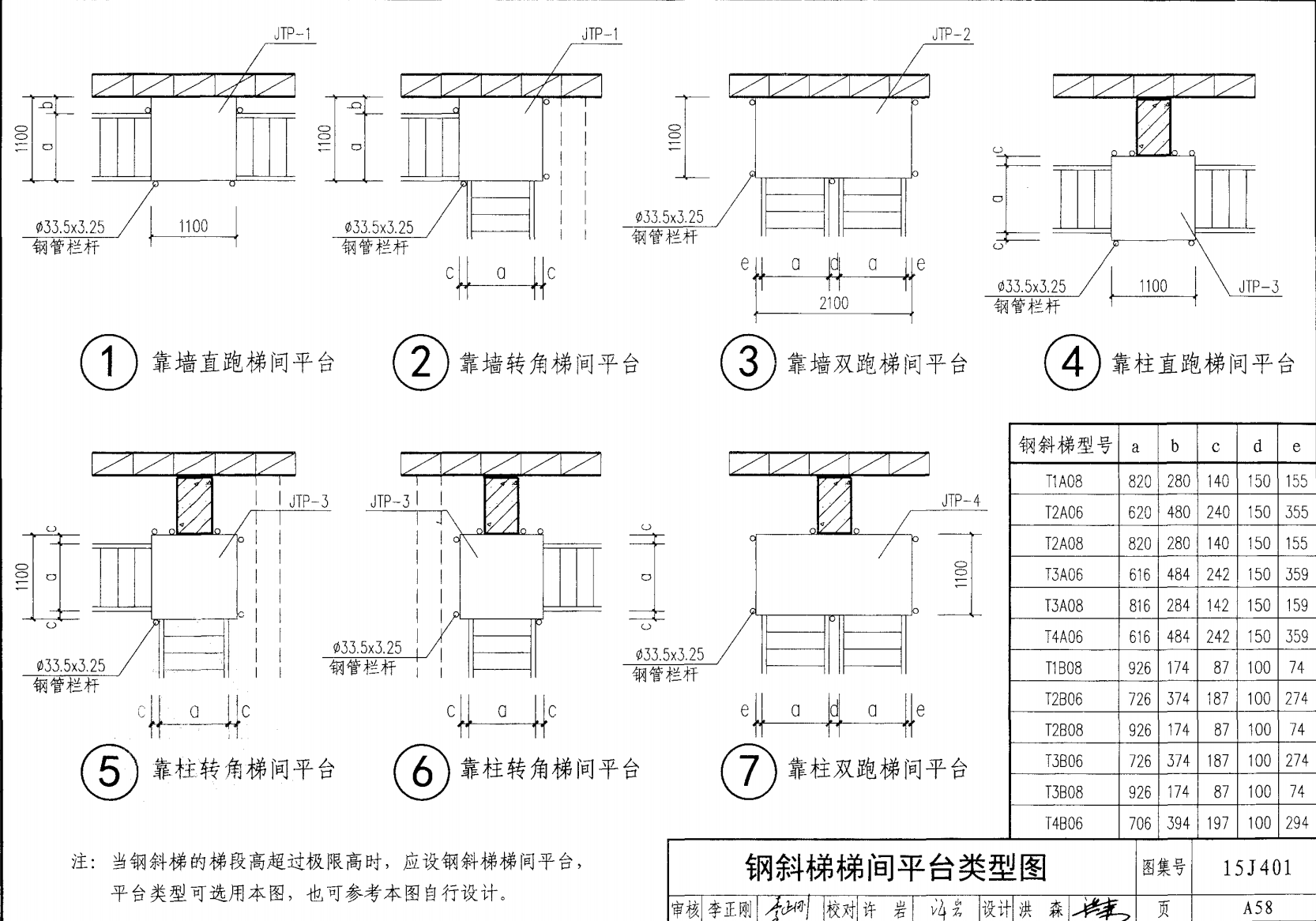

鋼斜梯梯間平臺

鋼斜梯梯間平臺

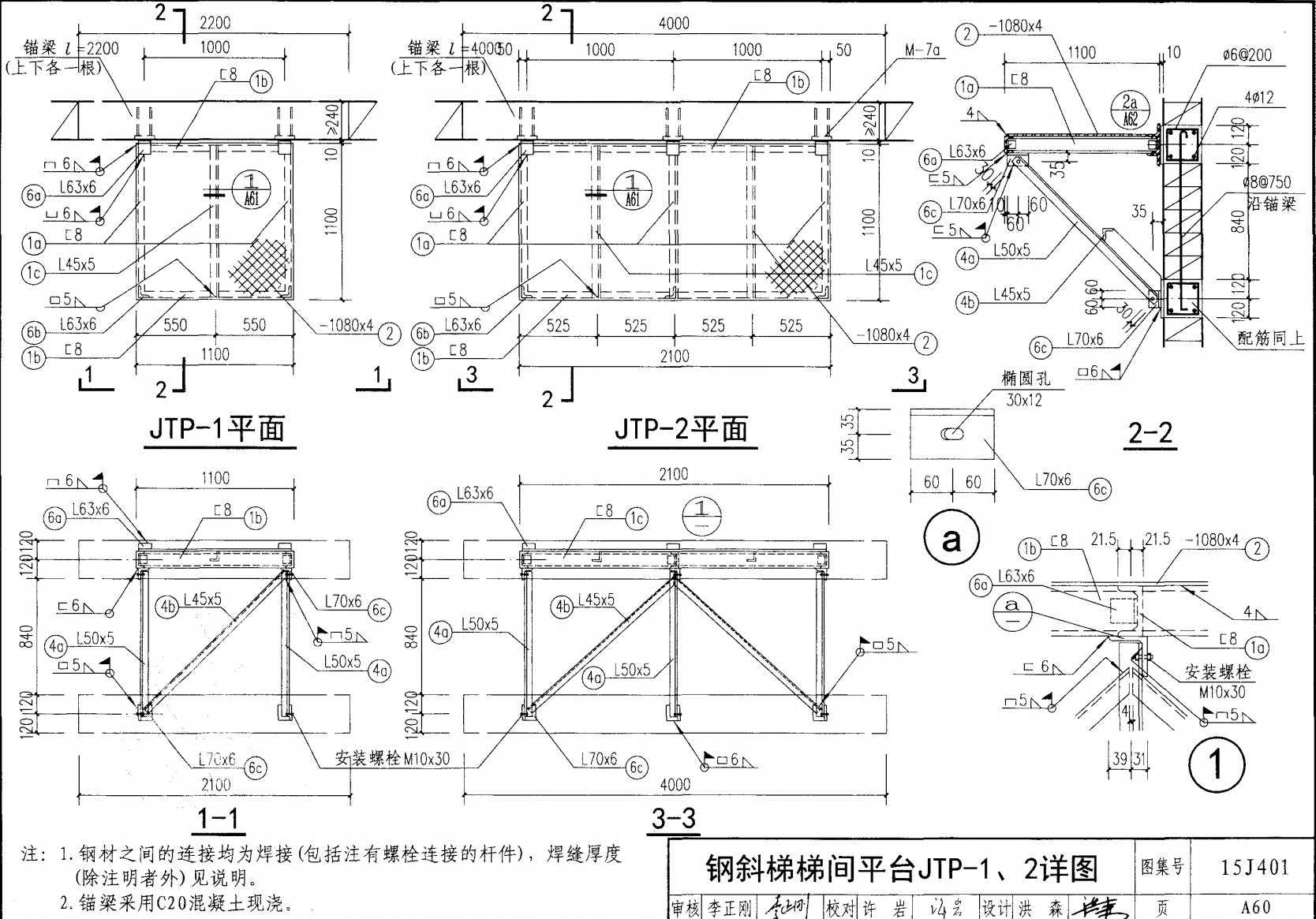

鋼斜梯梯間平臺JTP-1-2

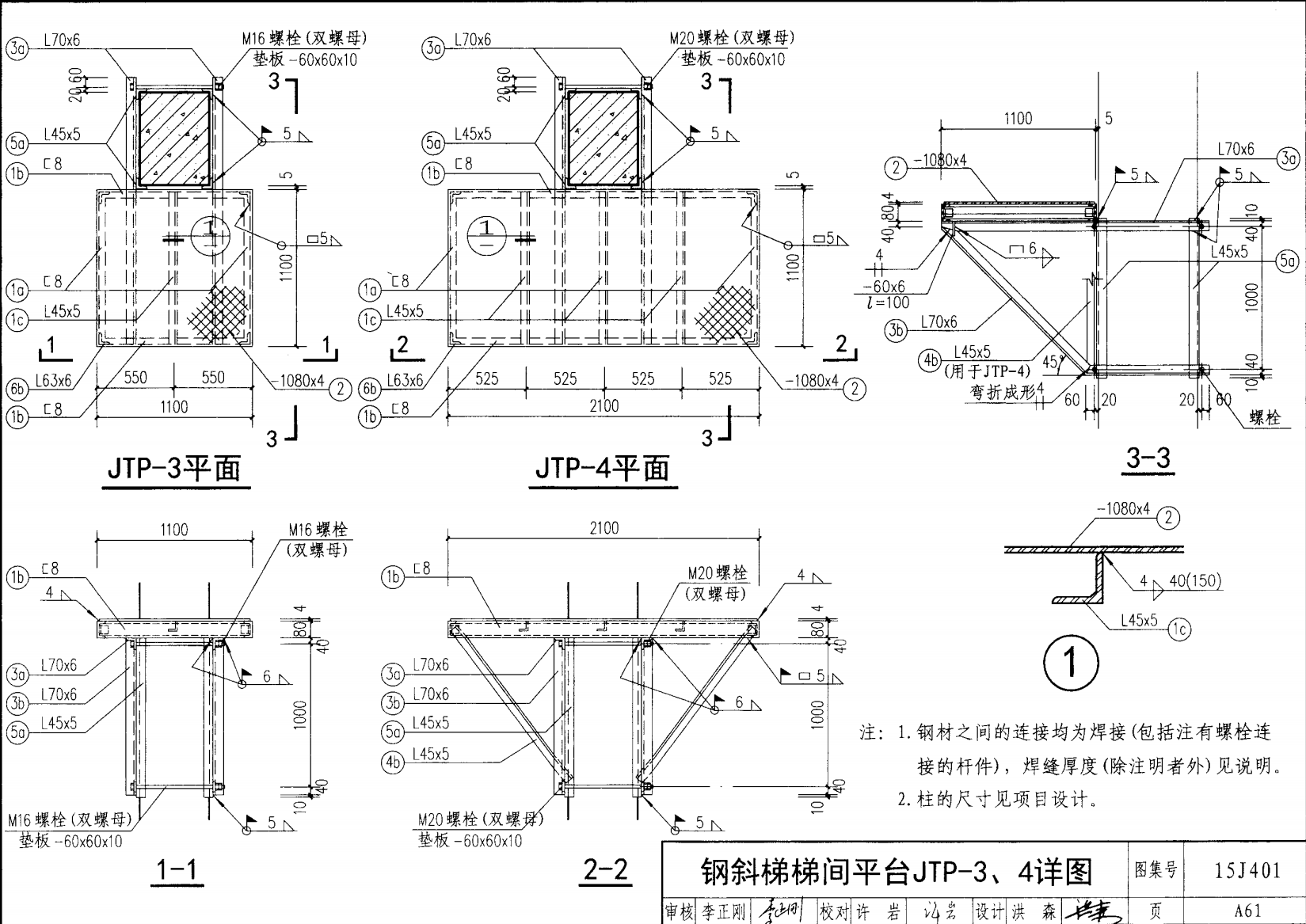

鋼斜梯梯間平臺JTP-3

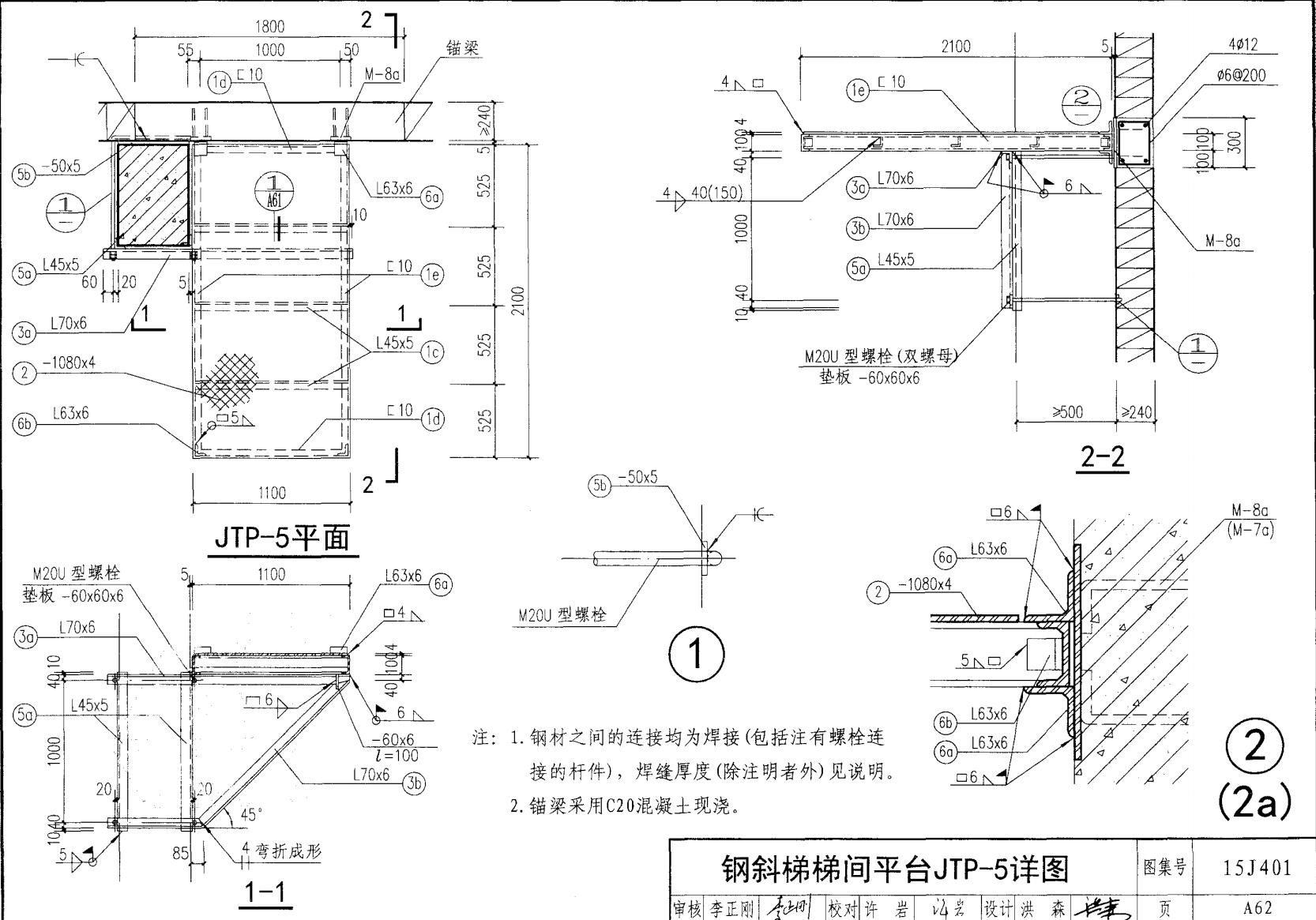

鋼斜梯梯間平臺JTP-5

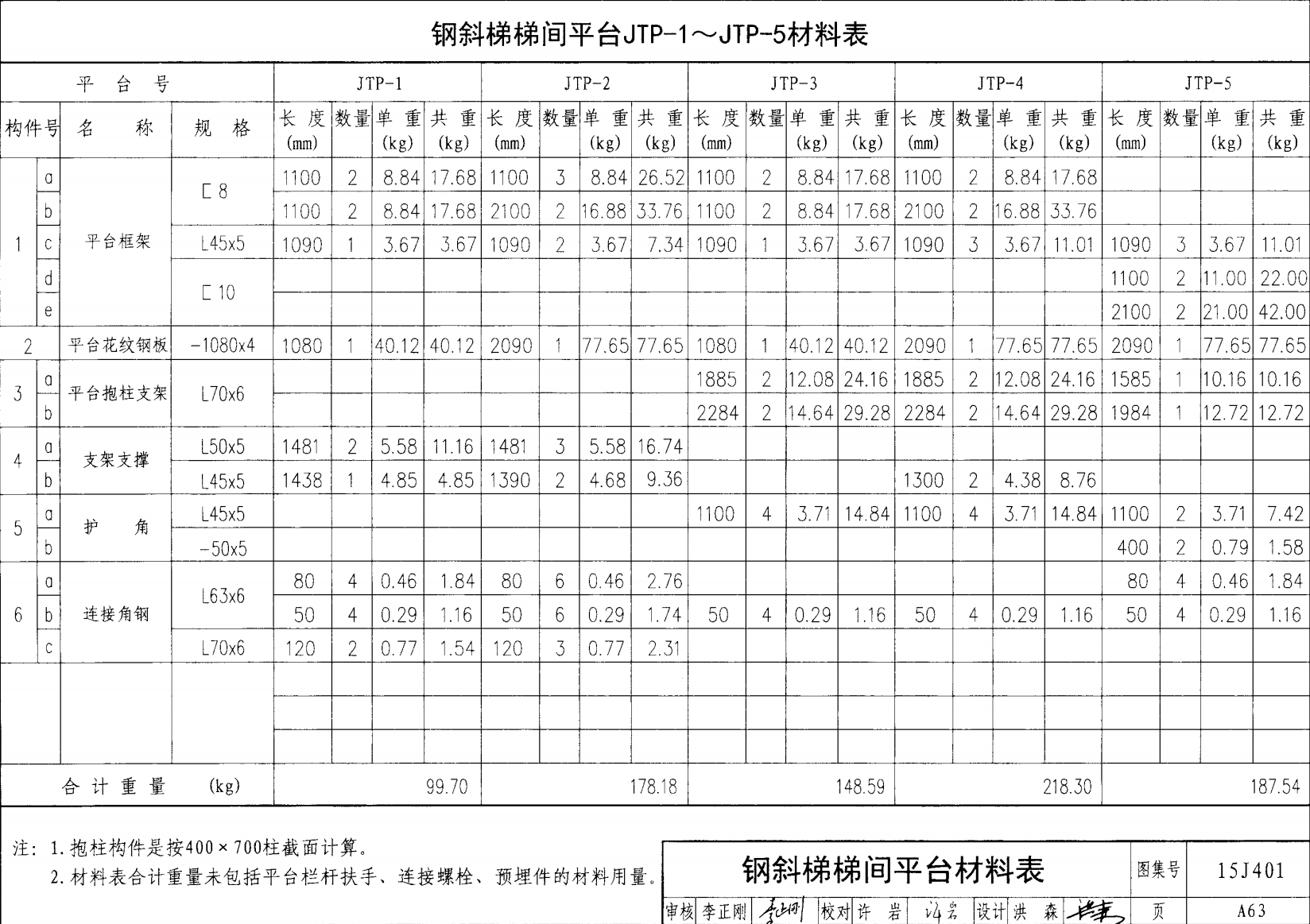

鋼斜梯梯間平臺JTP-1-JTP-5
